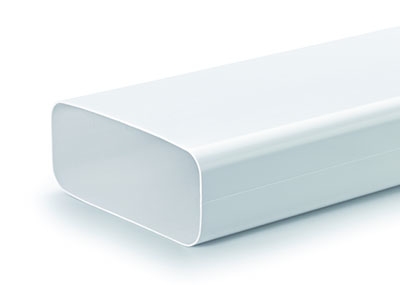

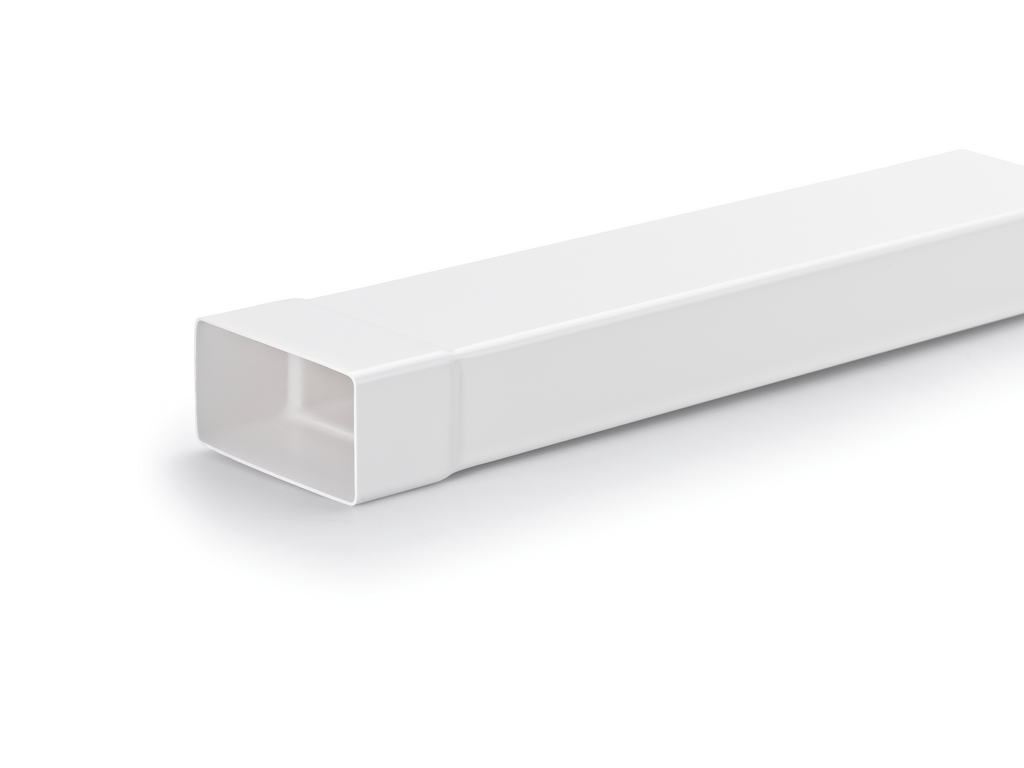

Naber F-VRO 1000 System 150 Flachkanalrohr.
Weiß. Lüftungsrohr ohne Muffe.,
Länge 1000 mm
COMPAIR® flow 150 COMPAIR® flow 150, mit integrierter Leitkörper-Technologie, ist das modernste Luftkanalsystem. COMPAIR® bion 150 führt die Abluft extrem leistungsstarker Hauben effektiv ab. COMPAIR® flow 150 reduziert Druckverlust, optimiert den Volumenstrom und schont den Lüftermotor. COMPAIR® bion 150 minimiert durch weniger Druckverlust die Geräuschentwicklung. COMPAIR® flow 150 wird von führenden Dunstabzugshaubenherstellern empfohlen.

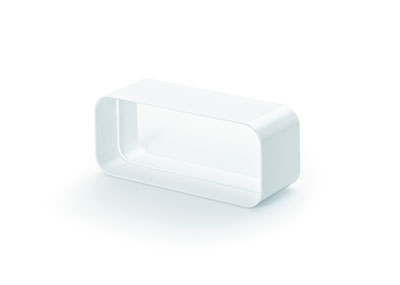

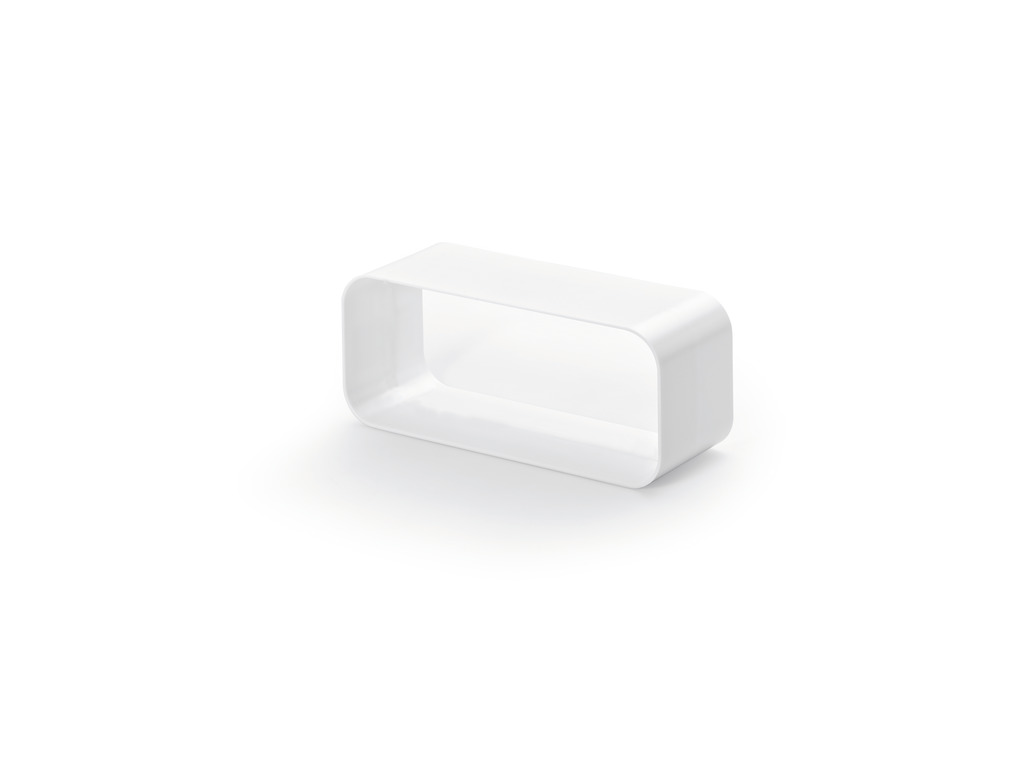

Naber F-RVB 150 Rohrverbinder
Weiß.
Für gerade Lüftungsrohre (F- VRO 1000).,
Länge 80 mm
COMPAIR® flow 150 COMPAIR® flow 150, mit integrierter Leitkörper-Technologie, ist das modernste Luftkanalsystem. COMPAIR® bion 150 führt die Abluft extrem leistungsstarker Hauben effektiv ab. COMPAIR® flow 150 reduziert Druckverlust, optimiert den Volumenstrom und schont den Lüftermotor. COMPAIR® bion 150 minimiert durch weniger Druckverlust die Geräuschentwicklung. COMPAIR® flow 150 wird von führenden Dunstabzugshaubenherstellern empfohlen.
Naber F-RBH 150 Rohrbogen horizontal 90°
Weiß.
Mit Luftleitkörpern und beidseitig angeformten Muffen.
COMPAIR® flow 150 COMPAIR® flow 150, mit integrierter Leitkörper-Technologie, ist das modernste Luftkanalsystem. COMPAIR® bion 150 führt die Abluft extrem leistungsstarker Hauben effektiv ab. COMPAIR® flow 150 reduziert Druckverlust, optimiert den Volumenstrom und schont den Lüftermotor. COMPAIR® bion 150 minimiert durch weniger Druckverlust die Geräuschentwicklung. COMPAIR® flow 150 wird von führenden Dunstabzugshaubenherstellern empfohlen.

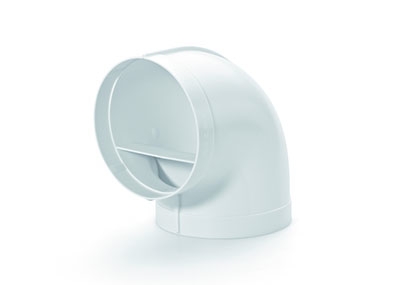

Naber R-RBV flow 150 Rohrbogen 90°
Weiß.
Verlustarme Umlenkung über integrierten Leitkörper.
Mit beidseitig angeformten Muffen.
Auch geeignet für Hauben-Direktanschluss,
Bis zu 70 % weniger Druckverluste durch Leitkörpertechnik.
Dadurch entsteht eine deutliche ­ reduzierter Geräuschentwicklung.
Eckennahe Verlegung durch einen sehr geringen Innenradius möglich.
Optimaler Übergang zu allen Mauerkästen mit ­ mm

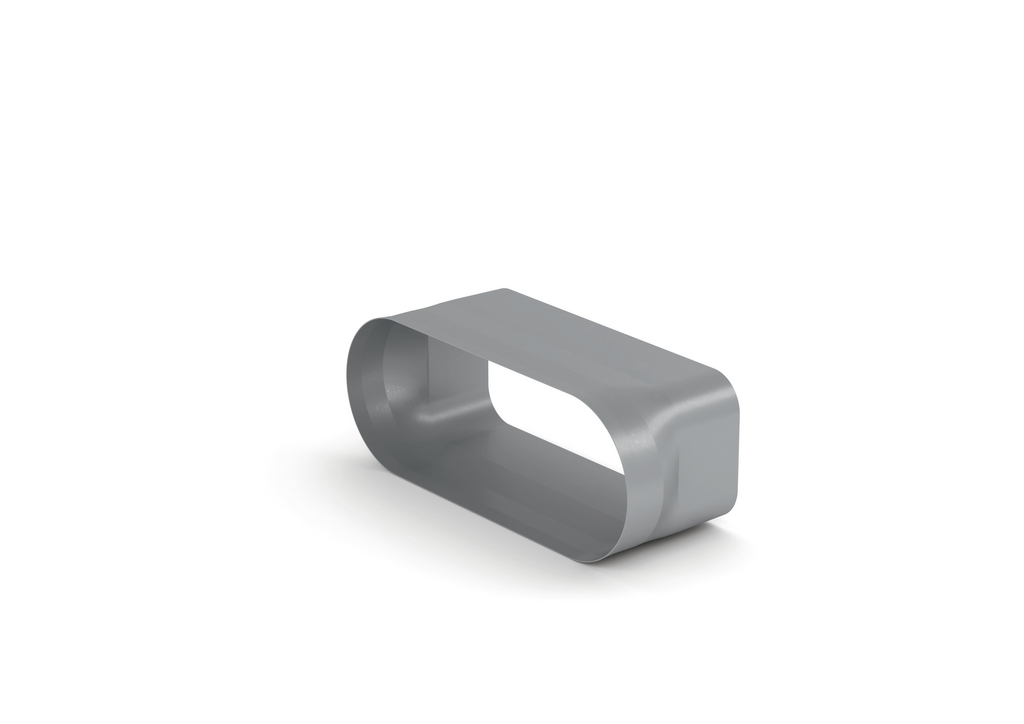

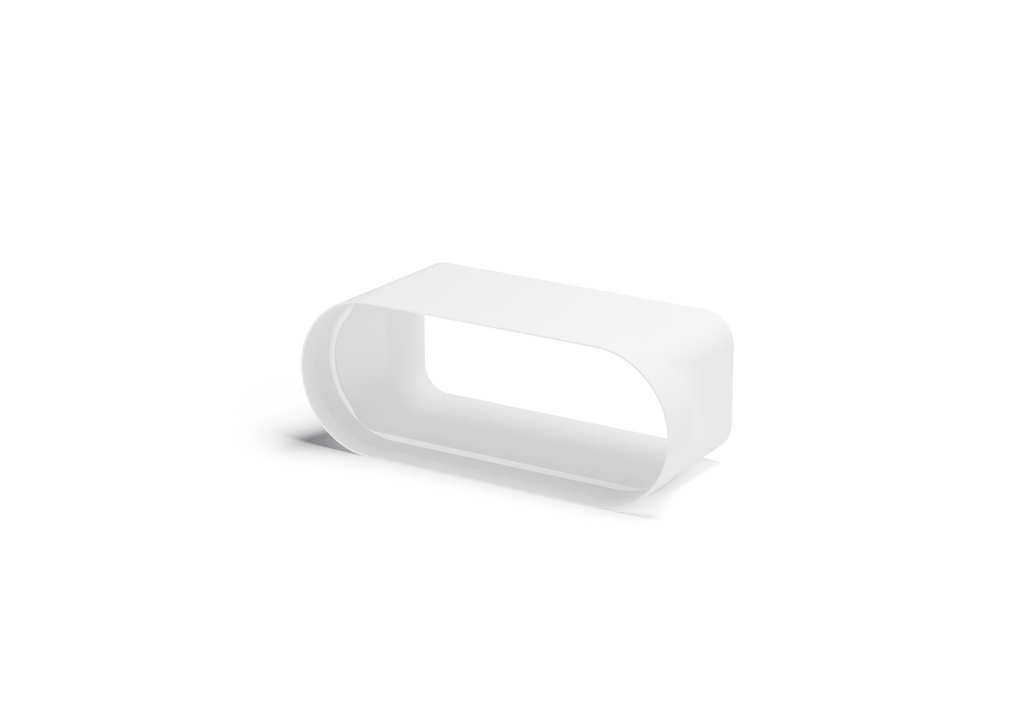

F-BA 150 Adapter,
weiß
Abluftzubehör, kompatibel mit BORA Dunstabzugsystemen,
ermöglicht direkten Anschluss des Naber COMPAIR® Systems an BORA Dunstabzugsysteme und Kanalelemente
optimierte Strömungsführung ermöglicht einen verlustfreien Übergang

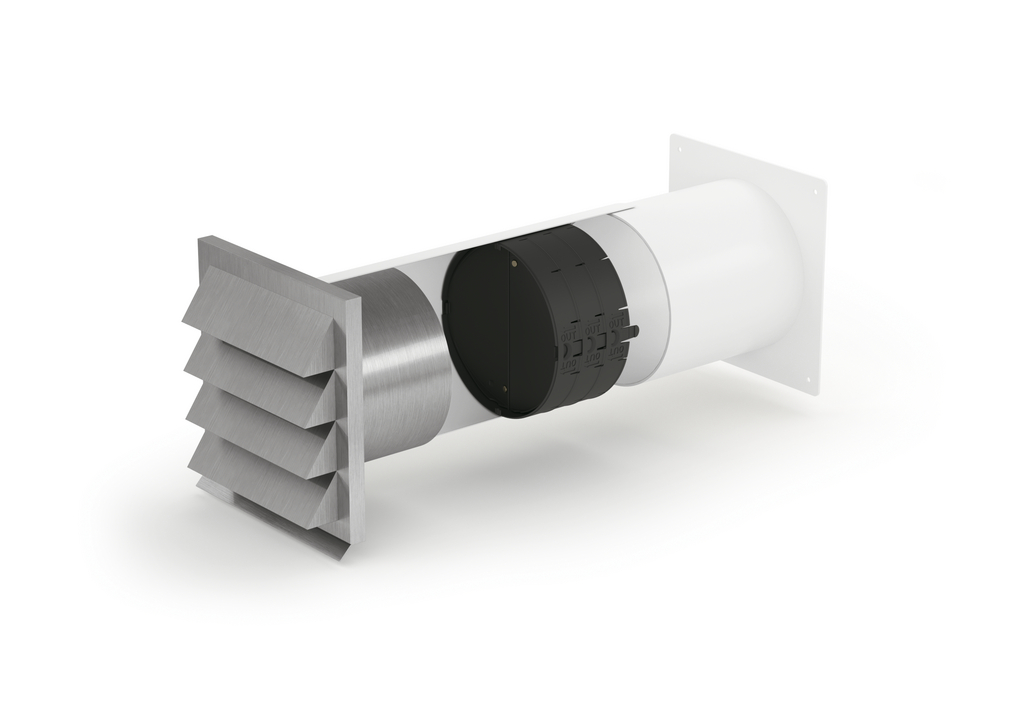

Naber E-Jal 150 Mauerkasten inkl. THERMOBOX, weiß/Edelstahl
Mauerkasten mit Teleskoprohr, inkl. eingebautem Wärmerückhaltesystem THERMOBOX und Edelstahl-Außenjalousie E-Jal (rostfrei). Schlauch-/Rohrstutzen-Ø: 150 a mm Stutzentiefe: 24 mm Einbautiefe: 350 500 mm Wanddurchbruch-Ø: ca. 155 mm Blower-Door zertifiziert (notwendiger Öffnungsdruck >65 Pa)
THERMOBOX 150 Das Wärmerückhaltesystem THERMOBOX besteht aus drei hintereinander im definierten Abstand angeordneten Klappenpaaren mit Magnetverschluss. Mit einem U-Wert von 2,2 W/(m²K) setzt sich THERMOBOX deutlich von den marktüblichen Mauerkästen (ca. 25 W/(m²K)) ab und erzielt eine, mit isolierverglasten Fenstern vergleichbare Dämmwirkung. Im geschlossenen System bilden sich zwei vollkommen isolierte Luftkammern. Eine Reflexionsschicht auf dem nach innen gerichteten ersten Klappenpaar verringert den Transmissionsgrad am Eingang des Systems und verhindert so zusätzliche Wärmeverluste. Marktübliche Mauerkästen hingegen verfügen über einfache Rückstauklappen, die aufgrund ihrer nicht vorhandenen wärmeisolierenden Eigenschaft nicht für den Einbau in die Wandfassade von energieeffizienten oder energetisch sanierten Haustypen geeignet sind.

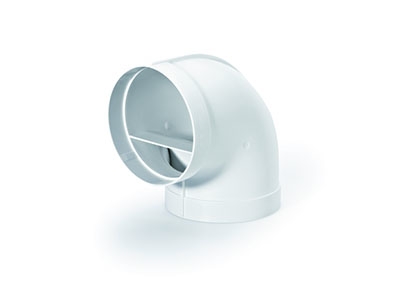

Naber R-RBV flow 125 Rohrbogen 90°
weiß
verlustarme Umlenkung über integrierten Leitkörper
mit beidseitig angeformten Muffen
Ø 130 i mm
auch geeignet für Hauben- Direktanschluss,
bis zu 70 % weniger Druckverluste durch Leitkörpertechnik, dadurch entsteht eine deutliche ­ reduzierter Geräuschentwicklung,
Eckennahe Verlegung durch einen sehr geringen Innenradius möglich,
optimaler Übergang zu allen Mauerkästen mit ­
Naber F-RBH 150 Rohrbogen horizontal 15°.
Weiß.
Mit einseitig angeformter Muffe.
COMPAIR® flow 150 COMPAIR® flow 150, mit integrierter Leitkörper-Technologie, ist das modernste Luftkanalsystem. COMPAIR® bion 150 führt die Abluft extrem leistungsstarker Hauben effektiv ab. COMPAIR® flow 150 reduziert Druckverlust, optimiert den Volumenstrom und schont den Lüftermotor. COMPAIR® bion 150 minimiert durch weniger Druckverlust die Geräuschentwicklung. COMPAIR® flow 150 wird von führenden Dunstabzugshaubenherstellern empfohlen.
schwarz/silber
Wärmerückhaltesystem THERMOBOX zum Nachrüsten bei bestehenden Naber®-Mauerkästen und zum vertikalen Einbau geeignet (Abluftführung über das Dach).
Blower-Door zertifiziert (notwendiger Öffnungsdruck >65 Pa)
THERMOBOX 150:Das Wärmerückhaltesystem THERMOBOX besteht aus drei hintereinander im definierten Abstand angeordneten Klappenpaaren mit Magnetverschluss. Mit einem U-Wert von 2,2 W/(m²K) setzt sich THERMOBOX deutlich von den marktüblichen Mauerkästen (ca. 25 W/(m²K)) ab und erzielt eine, mit isolierverglasten Fenstern vergleichbare Dämmwirkung. Im geschlossenen System bilden sich zwei vollkommen isolierte Luftkammern. Eine Reflexionsschicht auf dem nach innen gerichteten ersten Klappenpaar verringert den Transmissionsgrad am Eingang des Systems und verhindert so zusätzliche Wärmeverluste. Marktübliche Mauerkästen hingegen verfügen über einfache Rückstauklappen, die aufgrund ihrer nicht vorhandenen wärmeisolierenden Eigenschaft nicht für den Einbau in die Wandfassade von energieeffizienten oder energetisch sanierten Haustypen geeignet sind.

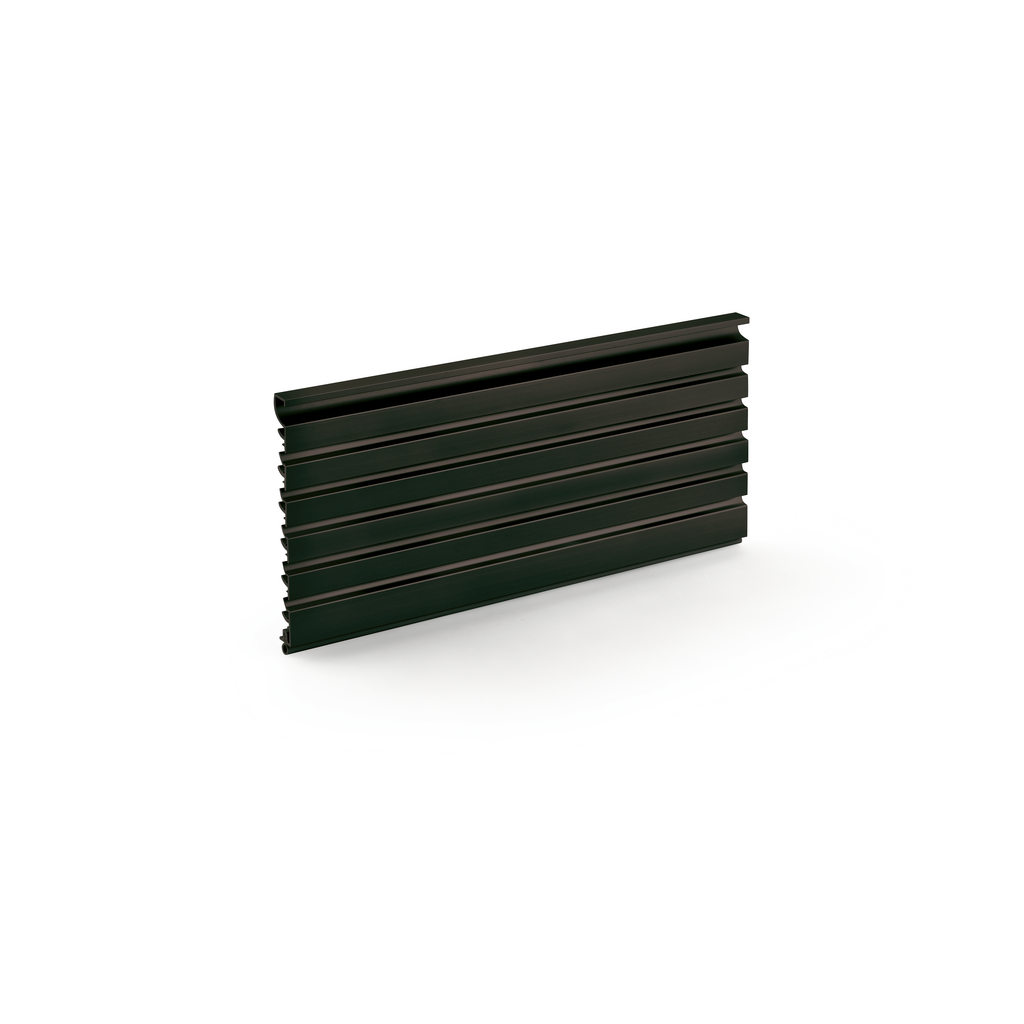

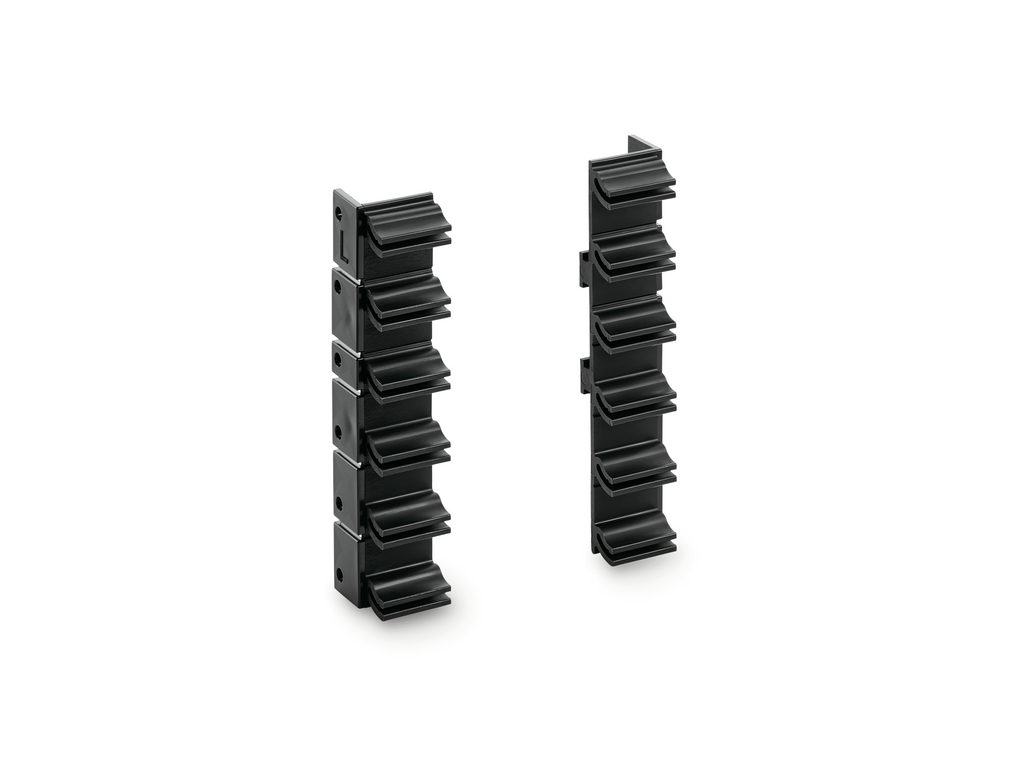

für Presa Sockelsystem,
aus Aluminium Profil edelstahlfarbig eloxiert
in den Höhen 100 / 130 / 150 mm
Das Aluminium-Lamellensystem Presa ermöglicht eine optimale Luftzirkulation und Durchlüftung des Küchensockels. Höchste Funktionalität und Gestaltungsfreiheit durch individuelle Höhenmaße von 100/130/150 mm. Variabel in Höhe und Länge.Problemloses Anklemmen an Küchensockelfüße (passend für viele gängige Sockelfüße) ermöglicht eine einfache und schnelle Montage.Setweise vormontiert verpackt. Zuschneidbar. In der obersten Profillamelle können LED FLexstripes bis zu einer Breite von 10 mm eingesetzt werden. Sollte bauseits eine Verwendung des Muldenlüfters nur im Umluftbetrieb möglich sein, so wirkt die praktische Sockellüftungslösung unterstützend bei der Vermeidung von Feuchtigkeits-Quellschäden an bzw. in Küchenmöbeln.

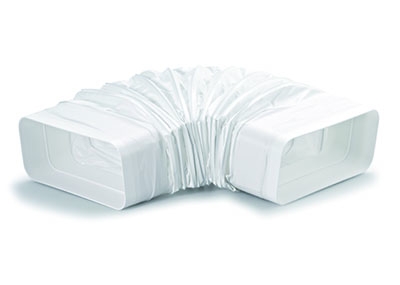

Naber F-RBFLEX 1 System 150 Rohrbogen.
Weiß.
Für Umlenkungen und Drehungen bis 180°.
Adapter, flexibel, eckig auf eckig, mit angeformter Muffe.,
Länge 240 - 600 mm

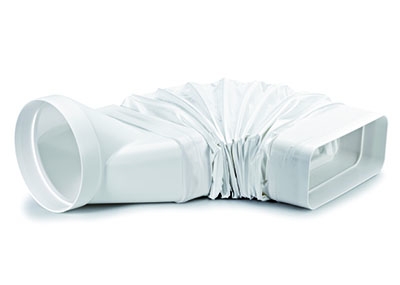

Naber F-RBFLEX 2 System 150 Rohrbogen.
Weiß.
Für Umlenkungen und Drehungen bis 180°.
Adapter, flexibel, rund auf eckig mit angeformter Muffe.,
Länge 160 - 550 mm
hellgrau flexibler Verbinder für Rundrohre und Rundrohrbögen einteilig hergestellt aus Weich- und Hartkomponente 2-Lippendichtung für eine luftdichte Montage, erfüllt mind. die Dichtheitsklasse ATC3 nach DIN EN 16798 im Systemaufbau äußere Griffpunkte für eine bessere Haptik Kompensator für eine flexible Montage, horizontal/vertikal 0°15° Länge 85 mm
COMPAIR PRIME flow® 150Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.

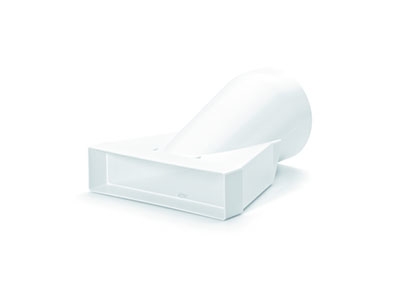

Naber T-EST 125 Endstück
weiß
Übergangsstück rund/Breitkanal mit gerader Auflagefläche
Für den Anschluss an Jalousie-, Hauben- oder Mauerkasten- Rundstutzen (aber auch als Anfangsteil für Direktanschluss an 125er Haubenstutzen einsetzbar).

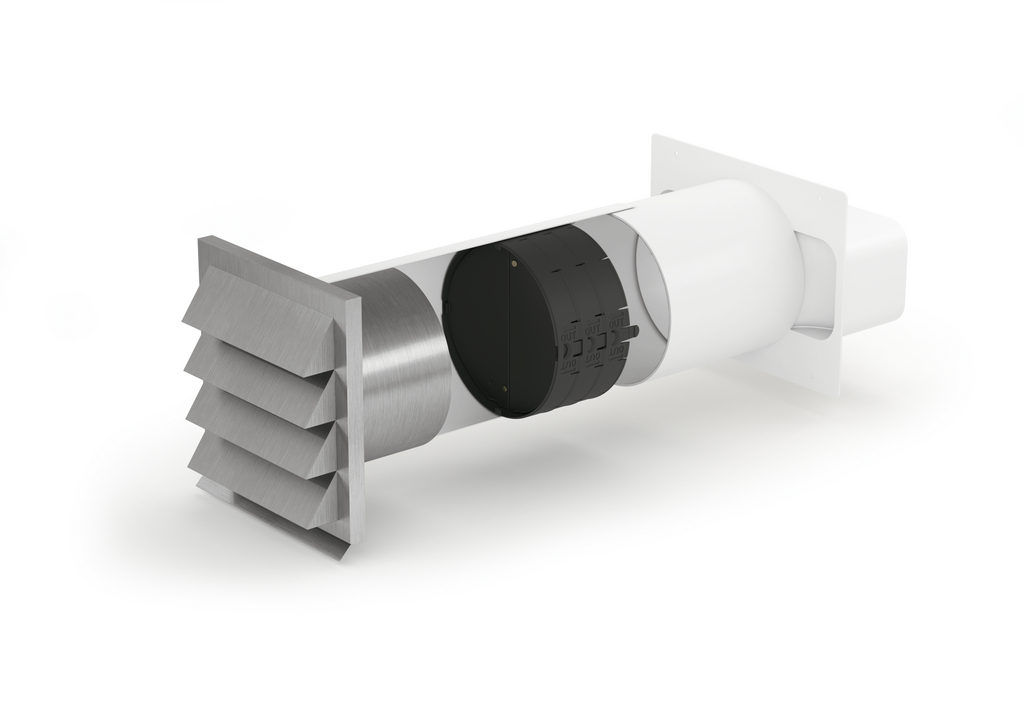

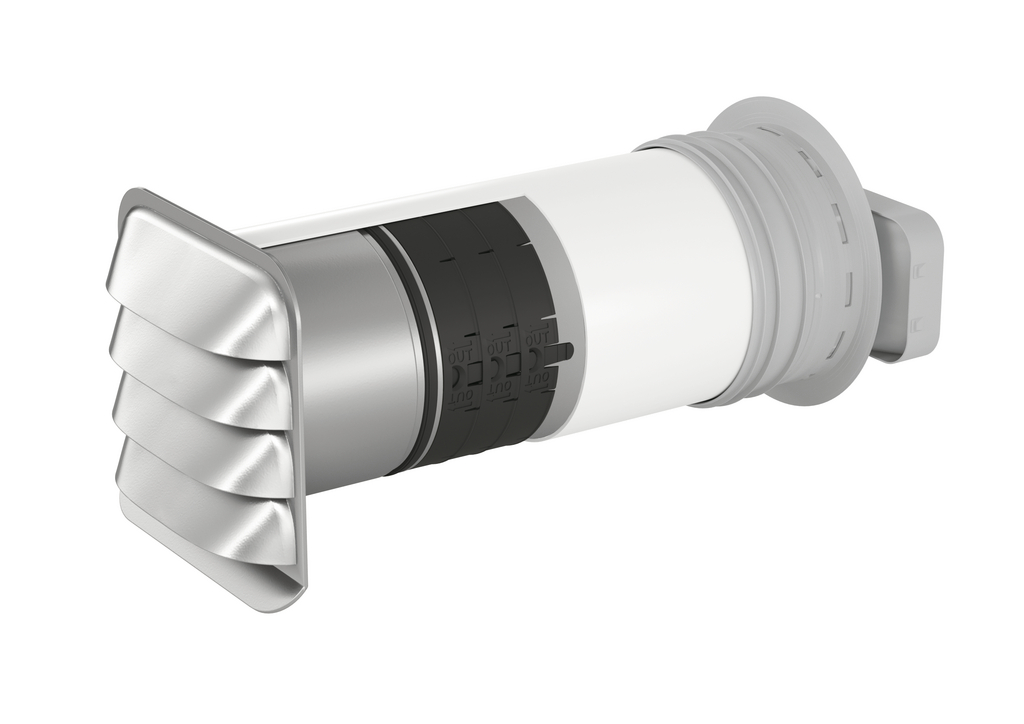

Naber E-Jal flow 150 Mauerkasten inkl. THERMOBOX
Mauerkasten mit Teleskoprohr, inkl. eingebautem Wärmerückhaltesystem THERMOBOX und Edelstahl-Außenjalousie E-Jal. weiß/Edelstahl Rohrstutzen: 227 a x 94 a mm Stutzentiefe: 80 mm Einbautiefe: 350 500 mm Wanddurchbruch-Ø: ca. 155 mm Blower-Door zertifiziert (notwendiger Öffnungsdruck >65 Pa)
hellgrau flexibler Verbinder für Flachkanalrohre und Flachkanalrohrbögen einteilig hergestellt aus Weich- und Hartkomponente 2-Lippendichtung für eine luftdichte Montage, erfüllt mind. die Dichtheitsklasse ATC3 nach DIN EN 16798 im Systemaufbau äußere Griffpunkte für eine bessere Haptik und als Entkopplung des Körperschalls Kompensator für eine flexible Montage, horizontal/vertikal 0°15° Länge 85 mm
hellgrau N-Klick-System für eine sichere Verbindung mit dem Universalverbinder mit optimierten Luftleitkörpern strömungstechnisch verbessert
COMPAIR PRIME flow® 150Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.

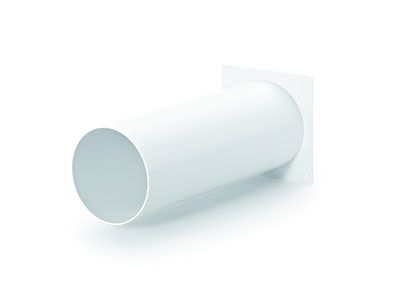

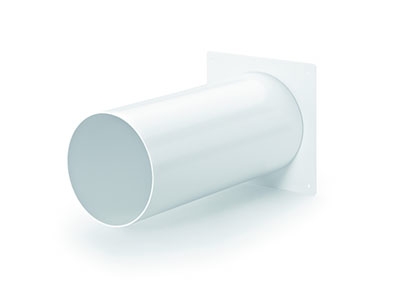

Naber flow 125 Maueranschlussstutzen 1
weiß
zum Einsatz in Kaminschächten
für Anschluss an Rundrohr 125 mit Rückstauklappe
Schlauch- /Rohrstutzen-Ø 125 a mm,
Stutzentiefe 24 mm,
Rundrohr mit 350 mm Länge,
Wanddurchbruch-Ø ca. 132 mm

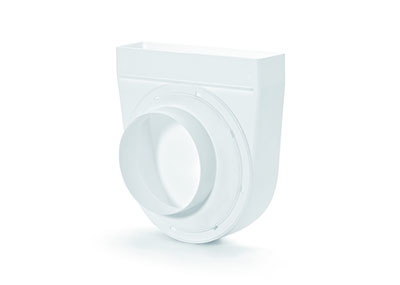

Naber T-UR-EX 125 Umlenkstück 90° exzentrisch
weiß
Für 125er Haubenanschluss mit verstellbarem, exzentrischen Anschlussteil für zu dicht an der Wand liegenden Haubenabgang
Stutzen-Ø 120 i mm
Stutzentiefe 14 mm

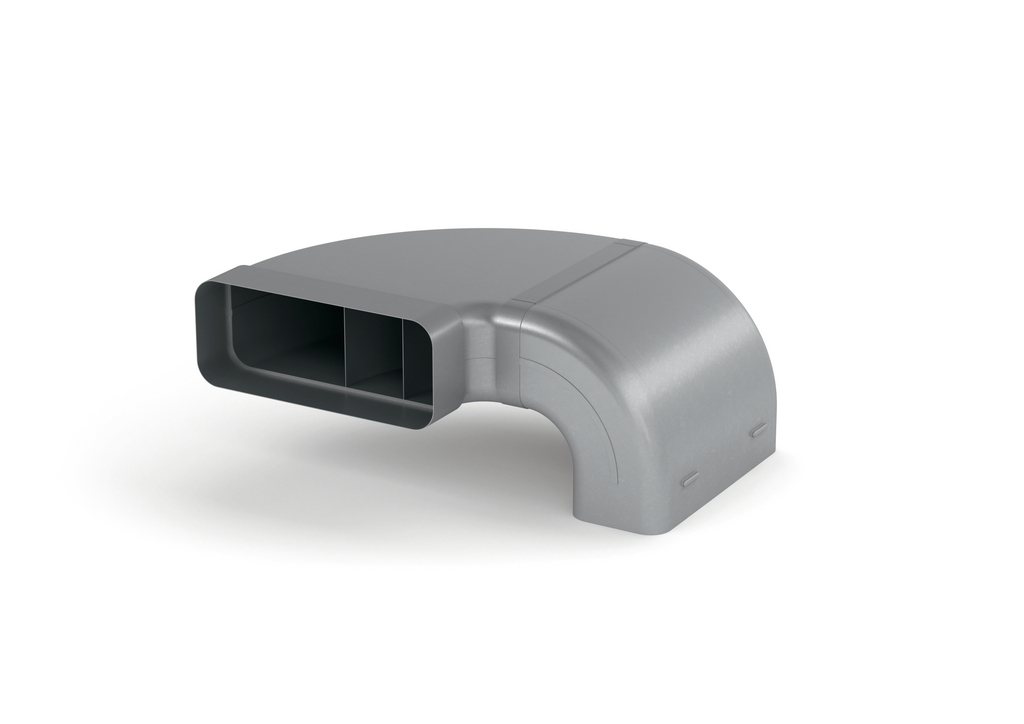

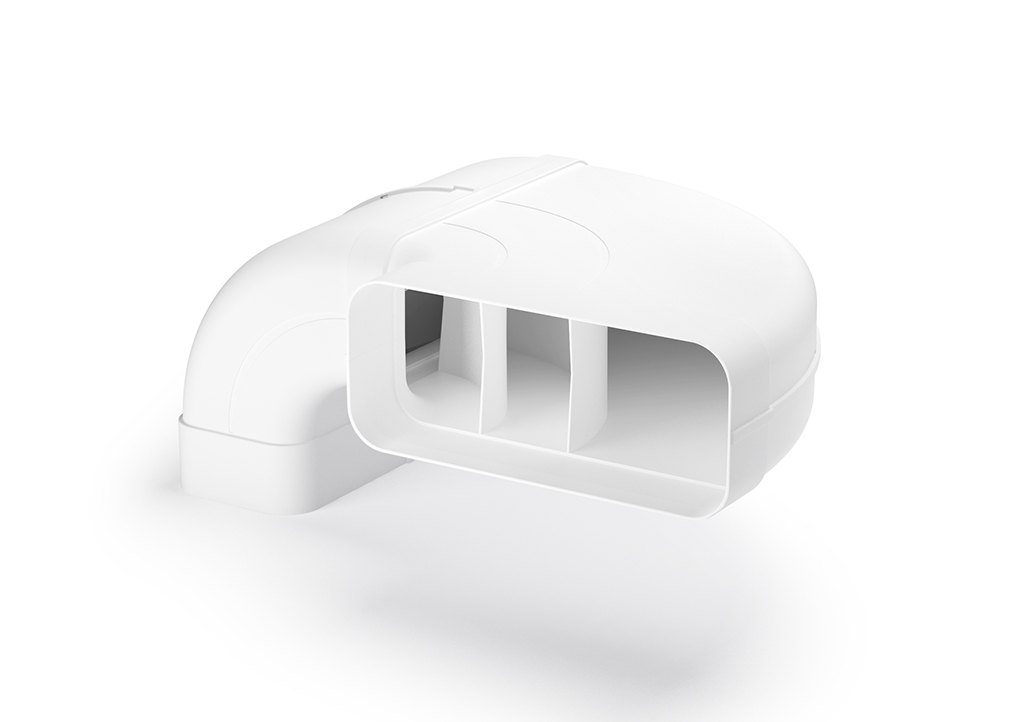

flow 150 Rohrset für Muldenlüfter,
Abluft-Set, weiß
Das Rohrset erlaubt eine platzsparende Anordnung der Abluftrohre bei Dunstabzugshauben mit Downdraft- bzw. Muldenlüftung,
Rohrstutzen 227 a x 94 a mm,
für direkten Anschluss (links/rechts) an das Abzugsystem,
inkl. N-KLEB PVC-Klebeband (4021128),
Lieferung zerlegt

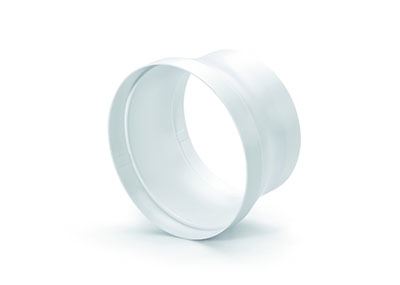

Naber RDZ flow 125/150 Reduzierstück.
Weiß.
Für den Übergang von Ø 150mm- Rohr auf Ø 125mm-Rohr.
Reversibler Einbau möglich - strömungsoptimierte Ausführung durch Vermeiden von scharfkantigen Strömungsabrissen.

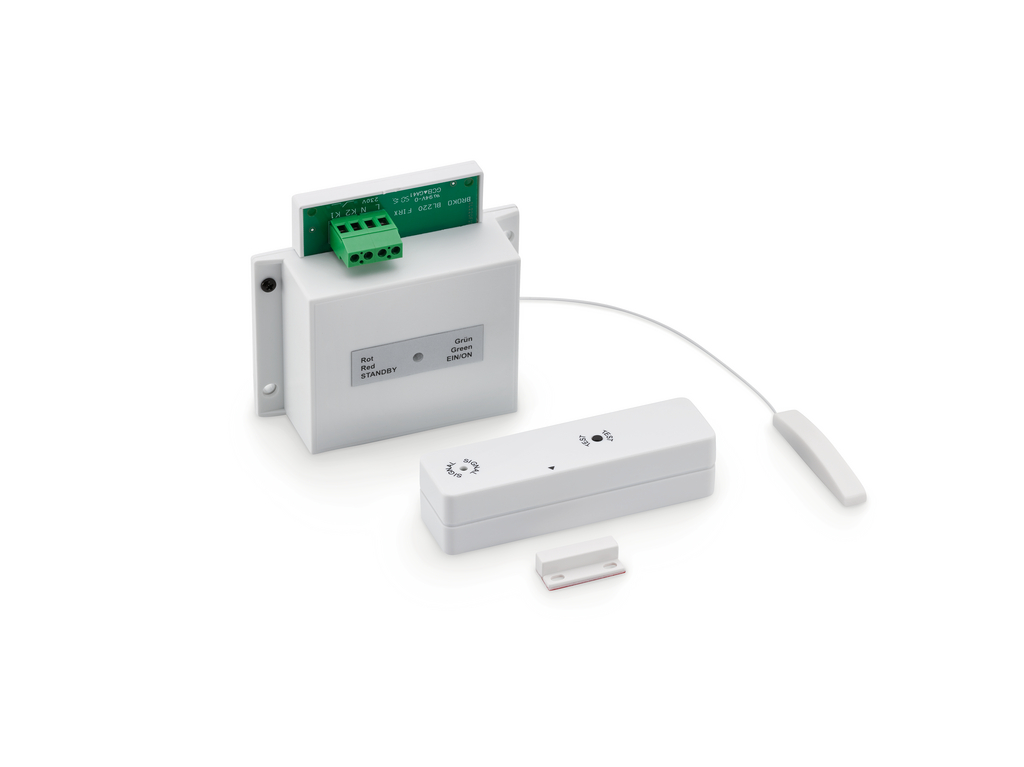

Naber Fensterkontaktschalter Funksystem.
weiß,
mit externer Antenne.
Sicherheitsschalter mit kabelloser Funkübertragung über eine externe Antenne für die Anwendung unter schwierigen Empfangsumständen, wie z.B. bei Montage hinter einer Verkleidung aus Edelstahl.
Steckfertig mit Sender und Empfänger, inkl. Montagematerial und Batterien (lange Lebensdauer, geringer Energieverbrauch).
Schaltleistung bis 1150W (5A)
Naber K-Klima-R 150/150 Mauerkasten
Mit Rückstauklappe, Teleskoprohr und Außenjalousie,
Schlauch- /Rohrstutzen-Ø 150 a mm,
Stutzentiefe 24 mm,
Einbautiefe 420 - 620 mm,
Wanddurchbruch-Ø ca. 155 mm

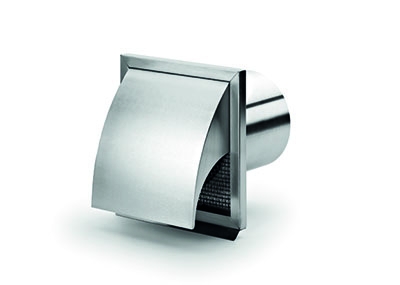

Naber E-Jal Blow 150 Außenjalousie .
Edelstahl, Ø 150 a mm. 190 x 190 mm,
mit Rückstauklappe und Fliegengitter,
für Anschluss an Rundrohr,
Stutzentiefe 145 mm
Naber E-Jal 125 Außenjalousie.
Edelstahl, Ø 125 a mm.
Edelstahl-Außenjalousie 190 x 190 mm,
mit Rückstauklappe für Anschluss an Rundrohr,
Stutzentiefe 145 mm

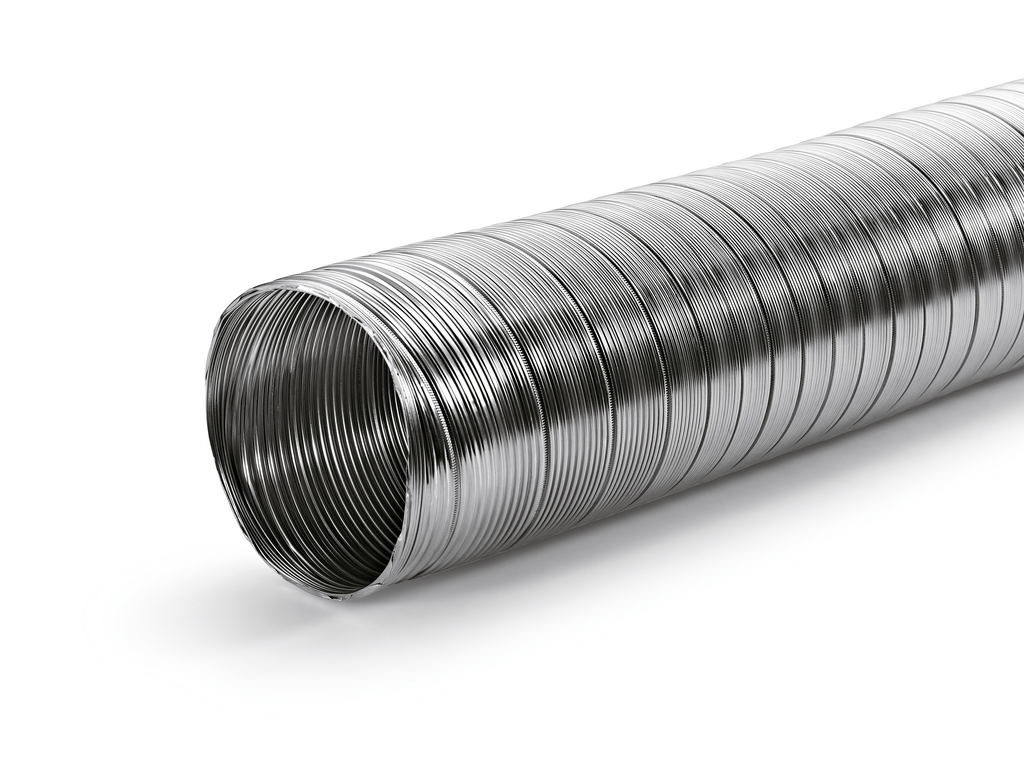

Naber A-PXO Alu-Flexschlauch rund
einlagig gewickeltes Aluminium
durch die Falzverbindung wird eine hohe Luftdichtigkeit und Flexibilität erreicht
diverse Ø : von 102 mm - 203 mm
gestauchte Länge 800 mm (streckbar auf 3000 mm)
Klebeband zur Abdichtung von Luftkanälen. selbstvulkanisierendes Klebeband für Innenanwendung geeignet für unregelmäßige Oberflächen hohe Beständigkeit gegenüber Feuchte- und Temperaturwechsel Maße: 15 m x 50 mm (L x B)

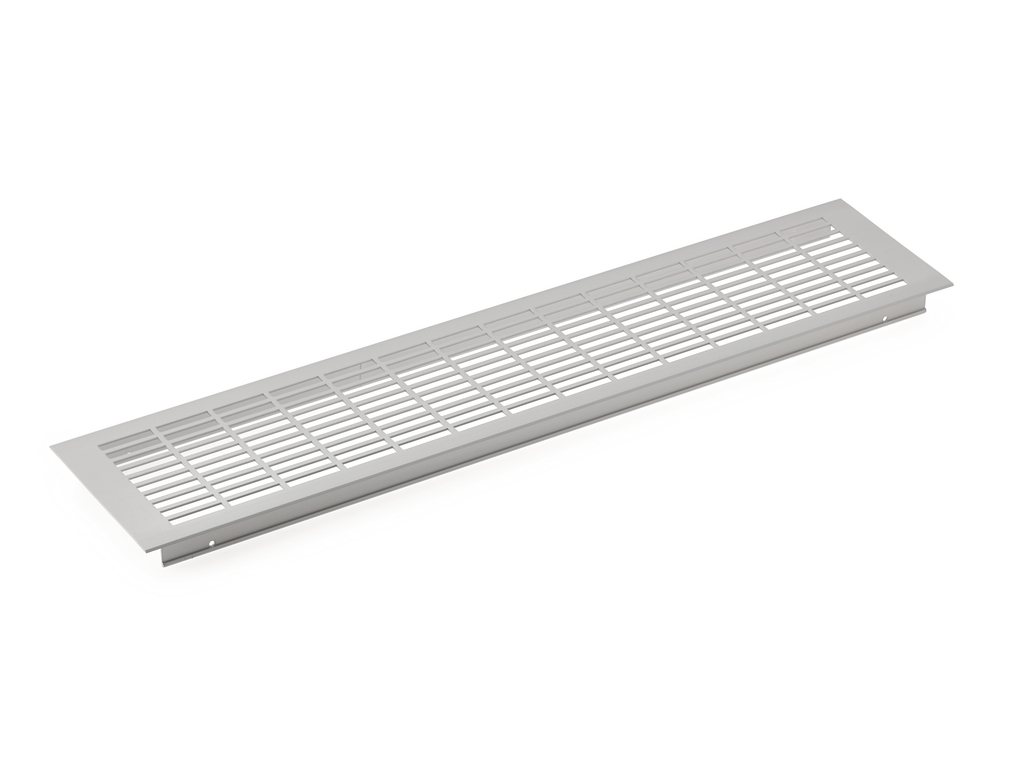

Metall-Lüftungsgitter. Lüftungsquerschnitt 313 cm²/m. (1) B 250 mm, T 70 mm, Ausschnittmaß B 225 mm x T 58 mm (2) B 500 mm, T 70 mm, Ausschnittmaß B 475 mm x T 58 mm (3) B 750 mm, T 70 mm, Ausschnittmaß B 725 mm x T 58 mm (4) B 900 mm, T 70 mm, Ausschnittmaß B 875 mm x T 58 mm
Mit Rückstauklappe, Teleskoprohr und Edelstahl-Außenjalousie.
Schlauch-/Rohrstutzen-Ø 150 e mm
Stutzentiefe 24 mm
Einbautiefe 420 620 mm
Wanddurchbruch-Ø ca. 155 mm

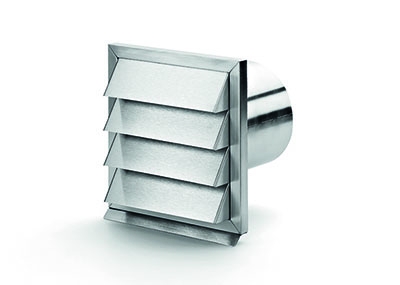

Naber E-Jal 150 Außenjalousie.
Edelstahl, Ø 150 a mm.
Edelstahl-Außenjalousie 190 x 190 mm,
mit Rückstauklappe für Anschluss an Rundrohr. ,
Stutzentiefe 145 mm
Naber E-Jal flow 150 Außenjalousie.
Edelstahl. 290 a x 160 a mm,
mit Rückstauklappe für Anschluss 222 x 89 mm an COMPAIR® flow 150.,
Stutzentiefe 120 mm

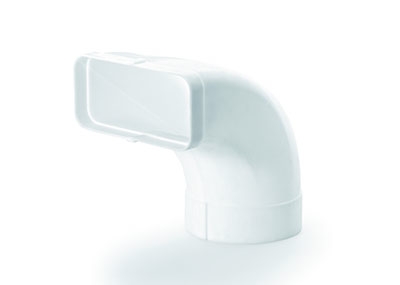

Naber F-bion 150 Umlenkstück 90°.
Weiß.
Energieeffiziente Lösung bei extrem leistungsstarken Hauben.
Für Hauben- Direktanschluss mit angeformter Muffe.
Beim Einbau bitte den erhöhten Platzbedarf aufgrund der Bauteilgröße beachten!

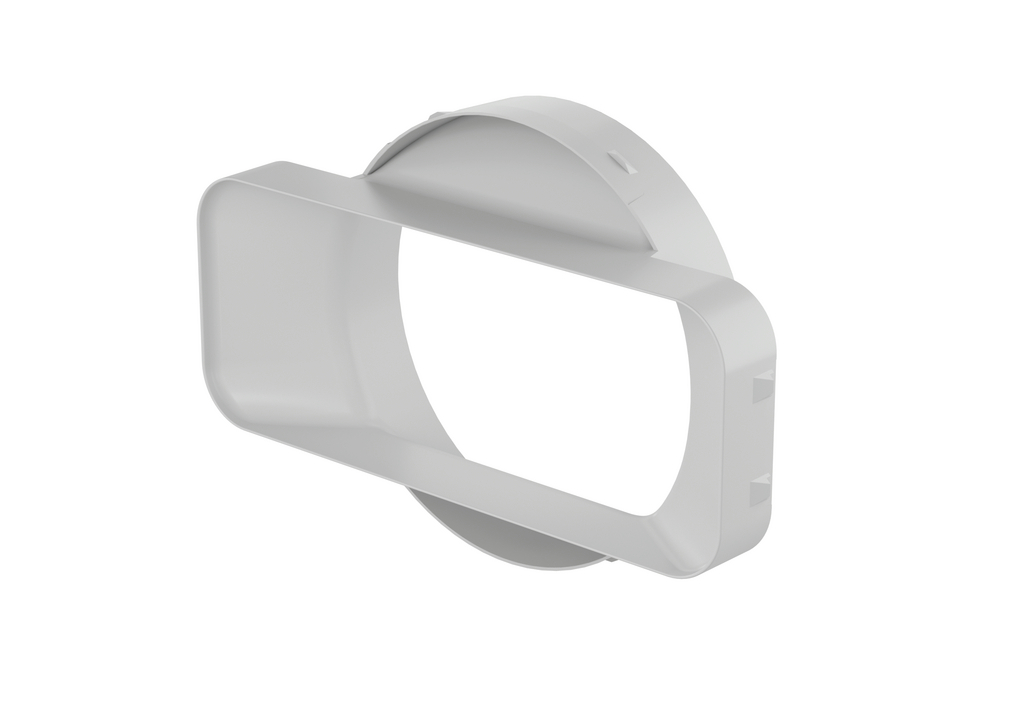

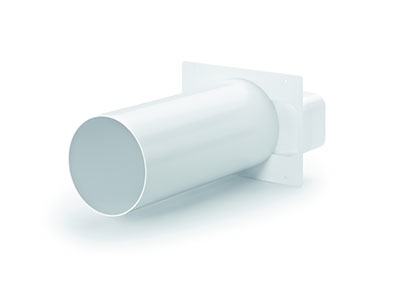

Naber flow 150 Maueranschlussstutzen 2.
weiß.
Für Anschluss an flow Rechteckrohr mit Rückstauklappe.,
Rohrstutzen 227 x 94 a mm,
Stutzentiefe 80 mm,
Rundrohr mit 350 mm Länge,
Wanddurchbruch-Ø ca. 155 mm

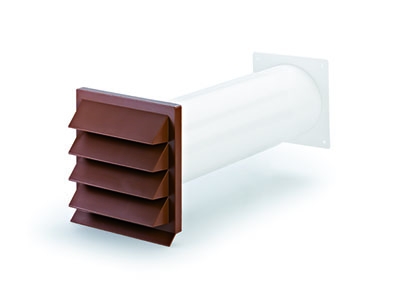

Naber K-Klima-R 125/125 Mauerkasten
Mit Rückstauklappe, Teleskoprohr und Außenjalousie,
Schlauch- /Rohrstutzen-Ø 125 a mm,
Stutzentiefe 24 mm,
Einbautiefe 420 - 620mm,
Wanddurchbruch-Ø ca. 132 mm

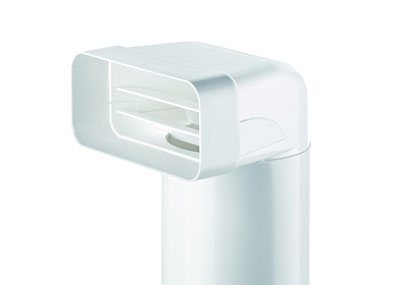

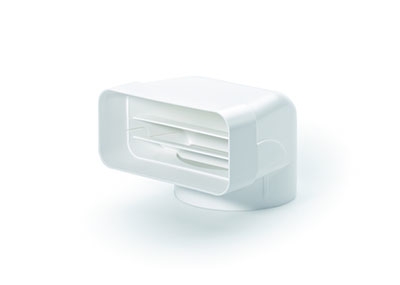

Naber MF-UR 125 Umlenkstück 90° mit Rundrohr.
Weiß.
Umlenkstück 90° mit Luftleitkörpern und Rundrohr.
Um die optimale Strömungsleistung zu erhalten, verwenden Sie unbedingt die Umlenkstücke mit Rundrohr.
Verwenden Sie nur in Ausnahmefällen, wenn technisch keine andere Möglichkeit besteht, die Umlenkstücke mit Schlauch (MF- URX).

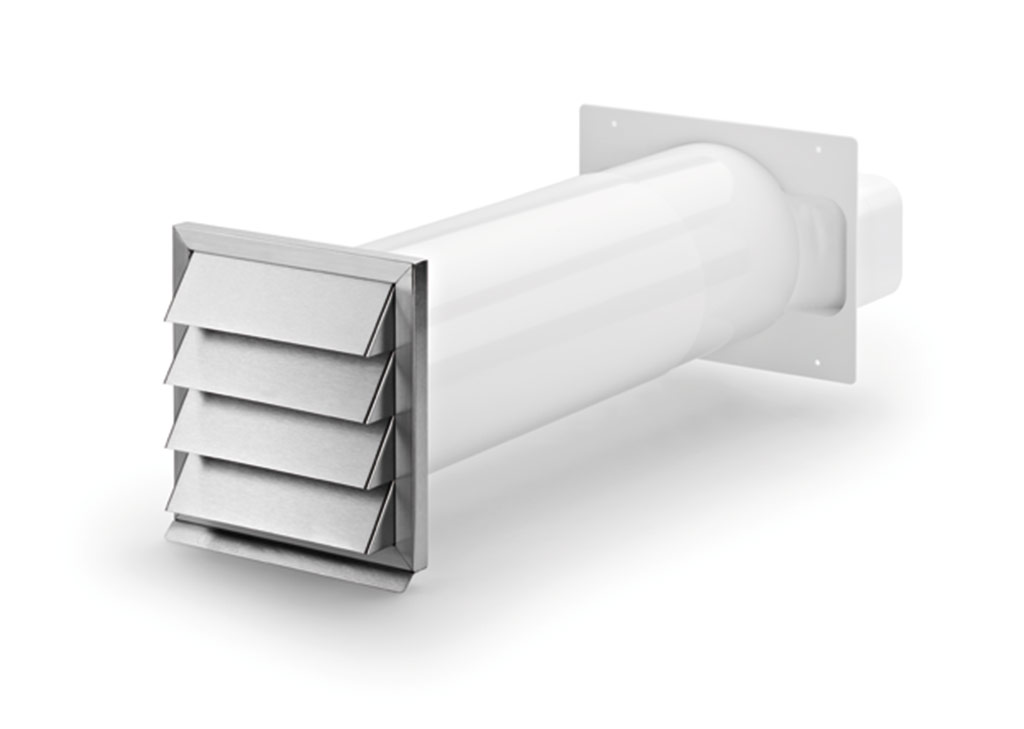

Klima-E flow 150 Mauerkasten
Edelstahl-Außenjalousie mit Rückstauklappe.
Mit Rechteckaufnahme für COMPAIR® flow 150,
Rohrstutzen: 227 a x 94 a mm,
Stutzentiefe: 80 mm,
Einbautiefe: 420 620 mm,
Wanddurchbruch-Ø: ca. 155 mm
Für den Hauben-Direktanschluss in engen Kaminschächten von Dunstabzugshauben. Strömungsoptimiert. Drahtkern mit rückfedernder Eigenschaft erzeugt sanfte Biegeradien schwer entflammbar B1 (geprüft nach DIN EN 13501: Bs2, d0) grau 152 mm, L 3000 mm oder L 1000mm
hellgrau N-Klick-System für eine sichere Verbindung mit dem Universalverbinder Kabelführung im Lüftungskanal (optional) Verlegung im Bodenaufbau durch Stützsteg (optional) Länge 1000 mm
hellgrau Anschluss an Muldenlüftersysteme bei einer Arbeitsplattentiefe von 600 mm zur platzsparenden Umlenkung im Sockelbereich N-Klick-System für eine sichere Verbindung mit dem Universalverbinder mit optimiertem Luftleitkörper strömungstechnisch verbessert
COMPAIR PRIME flow® 150 Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
Mit Anschluss an Rundrohr-Ø 150 mm und runder Edelstahlaußenabdeckung.
Mindestdruck 150 Pa
Edelstahlabdeckung-Ø 220 mm
Schlauch-/Rohrstutzen-Ø 150 a mm
Stutzentiefe 24 mm
Einbautiefe 314 500 mm, Wanddurchbruch-Ø ca. 155 mm
für den Einbau des Aufnahmerohres wird eine Kernlochbohrung (Ø 155 mm) empfohlen

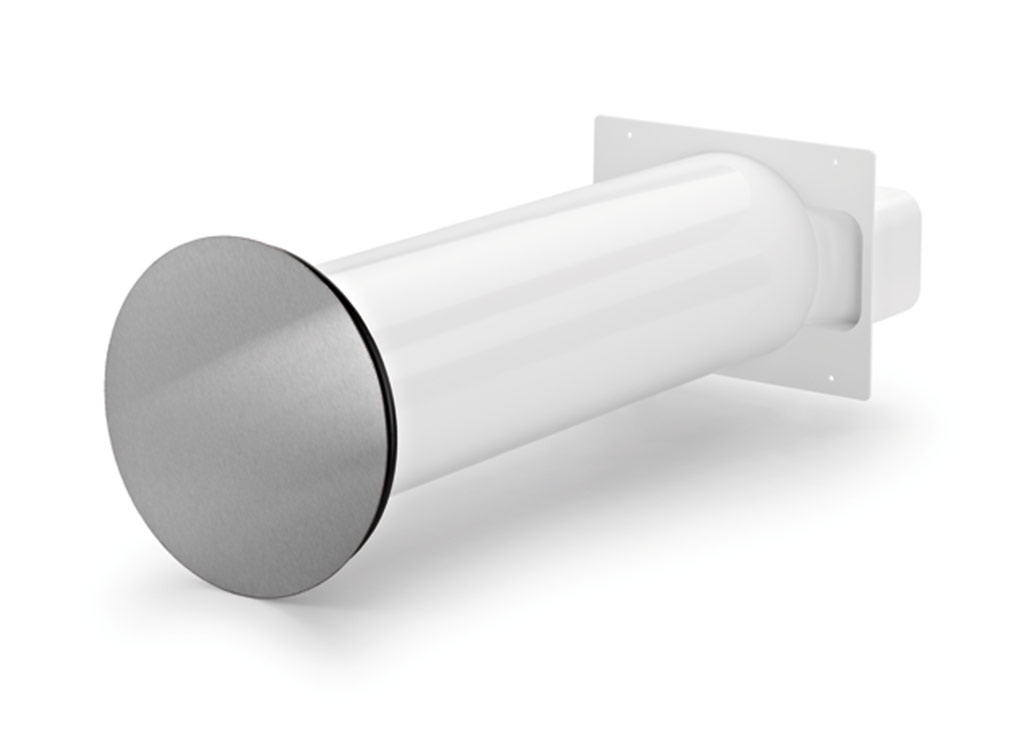

Mit Anschluss an COMPAIR® flow 150 Rechteckrohr und runder Edelstahlaußenabdeckung.
Mindestdruck 150 Pa
Edelstahlabdeckung-Ø 220 mm
Rohrstutzen 227 a x 94 a mm, Stutzentiefe 80 mm
Einbautiefe 314 500 mm, Wanddurchbruch-Ø ca. 155 mm
für den Einbau des Aufnahmerohres wird eine Kernlochbohrung (Ø 155 mm) empfohlen

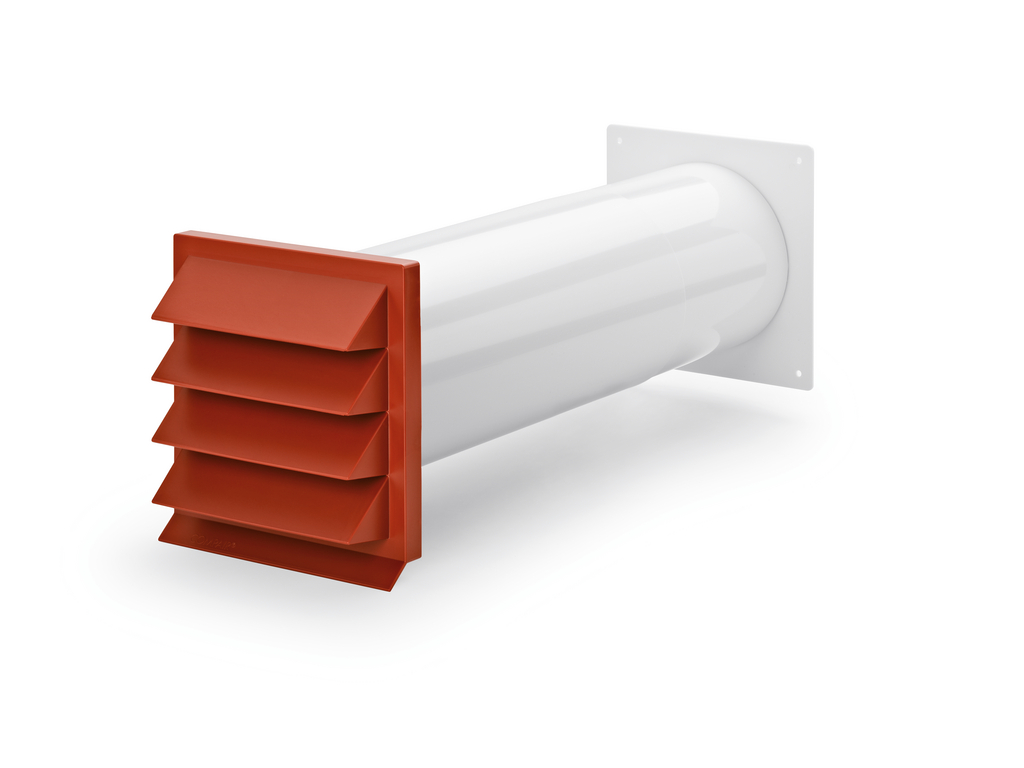

Naber K-Klima-R flow 150 Mauerkasten
Mit Rückstauklappe und Außenjalousie.
Mit Rechteckaufnahme für COMPAIR® flow 150.,
Rohrstutzen 227 a x 94 a mm,
Stutzentiefe 80 mm,
Einbautiefe 420 - 620 mm,
Wanddurchbruch-Ø ca. 155 mm

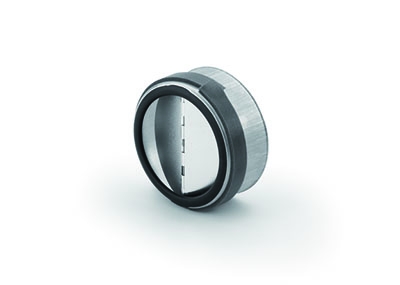

Naber Rückstauklappe 150.
verzinkt.
Rund mit Rückstauklappe.
Für den Einbau in ein senkrecht verlaufendes Rohr nicht geeignet.,
Ø 150 a mm,
Länge 62 mm

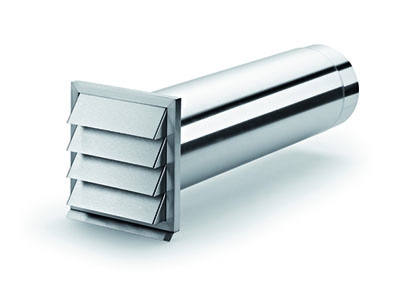

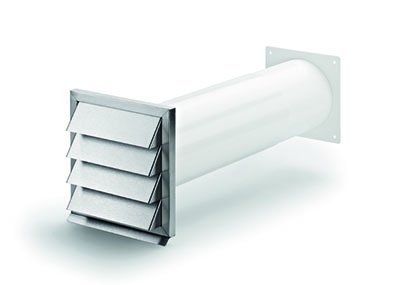

Naber Klima-E 125 Mauerkasten.
Weiß/Edelstahl.
Mit Rückstauklappe,
Teleskoprohr und Edelstahl- Außenjalousie,
Schlauch- /Rohrstutzen-Ø 125 a mm,
Stutzentiefe 24 mm,
Einbautiefe 420 - 620 mm,
Wanddurchbruch-Ø ca. 132 mm

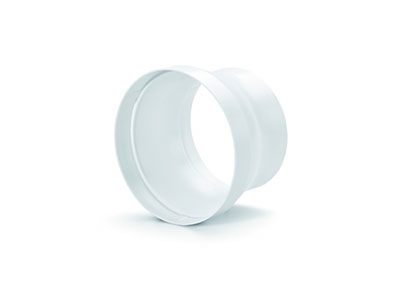

Naber RDZ flow 100/125 Reduzierstück.
Weiß.
Für den Übergang von Ø 125mm- Rohr auf Ø 100mm-Rohr.
Reversiebeler Einbau möglich
Strömmungsoptimierte Ausführung durch Vermeiden von scharfkantigen Strömmungsabrissen.
Naber T-UR 125/2 Umlenkstück 90°
weiß
für 125er Rohr- /Schlauchanschluss
Schlauch-/Rohrstutzen-Ø 125 a mm
Stutzentiefe 30 mm für sichere Rohr-/Schlauchmontage

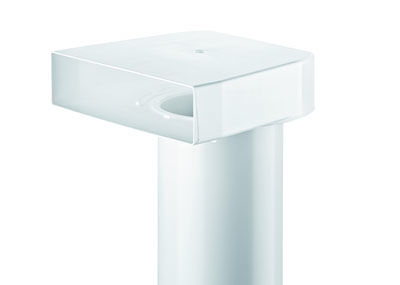

Naber T-UR 125 Umlenkstück 90° mit Rundrohr
weiß
Umlenkstück 90° mit Luftleitkörpern und Rundrohr
Um die optimale Strömungsleistung zu erhalten, verwenden Sie unbedingt die Umlenkstücke mit Rundrohr
Verwenden Sie nur in Ausnahmefällen, wenn technisch keine andere Möglichkeit besteht, die Umlenkstücke mit Schlauch (T- URX)
Naber E-Jal 100 Außenjalousie
Edelstahl, Ø 100 a mm
Edelstahl-Außenjalousie 190 x 190 mm
mit Rückstauklappe für Anschluss an Rundrohr
Stutzentiefe 145 mm

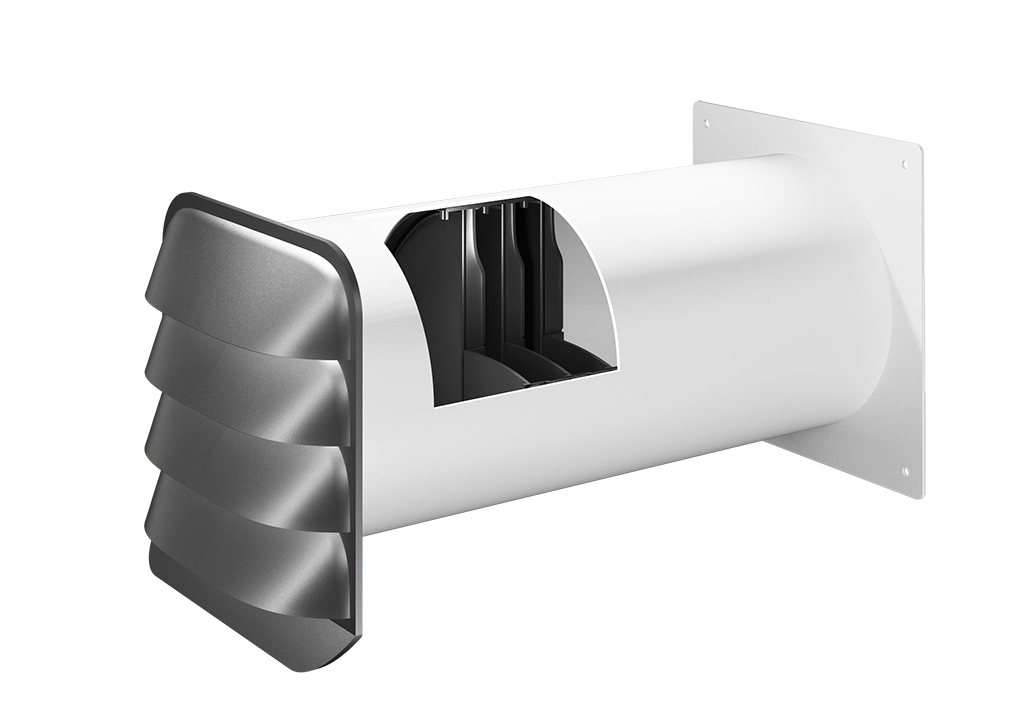

Naber E-Jal Col® 125 Mauerkasten inkl. Thermobox
weiß/Edelstahl
Schlauch-/Rohrstutzen-Ø 125 a mm
Stutzentiefe 24 mm
Einbautiefe 350 - 500 mm
Wanddurchbruch-Ø ca. 132 mm
Mauerkasten mit Teleskoprohr, inkl. eingebautem Wärmerückhaltesystem THERMOBOX und Edelstahl-Außenjalousie E-Jal Col ®. Leitkörper an den Lamellen der Jalousie sorgen für eine optimierte Strömungsführung.
THERMOBOX 125:Das Wärmerückhaltesystem THERMOBOX besteht aus drei hintereinander im definierten Abstand angeordneten Klappenpaaren mit Magnetverschluss. Mit einem U-Wert von 2,2 W/(m²K) setzt sich THERMOBOX deutlich von den marktüblichen Mauerkästen (ca. 25 W/(m²K)) ab und erzielt eine, mit isolierverglasten Fenstern vergleichbare Dämmwirkung. Im geschlossenen System bilden sich zwei vollkommen isolierte Luftkammern. Eine Reflexionsschicht auf dem nach innen gerichteten ersten Klappenpaar verringert den Transmissionsgrad am Eingang des Systems und verhindert so zusätzliche Wärmeverluste. Marktübliche Mauerkästen hingegen verfügen über einfache Rückstauklappen, die aufgrund ihrer nicht vorhandenen wärmeisolierenden Eigenschaft nicht für den Einbau in die Wandfassade von energieeffizienten oder energetisch sanierten Haustypen geeignet sind.

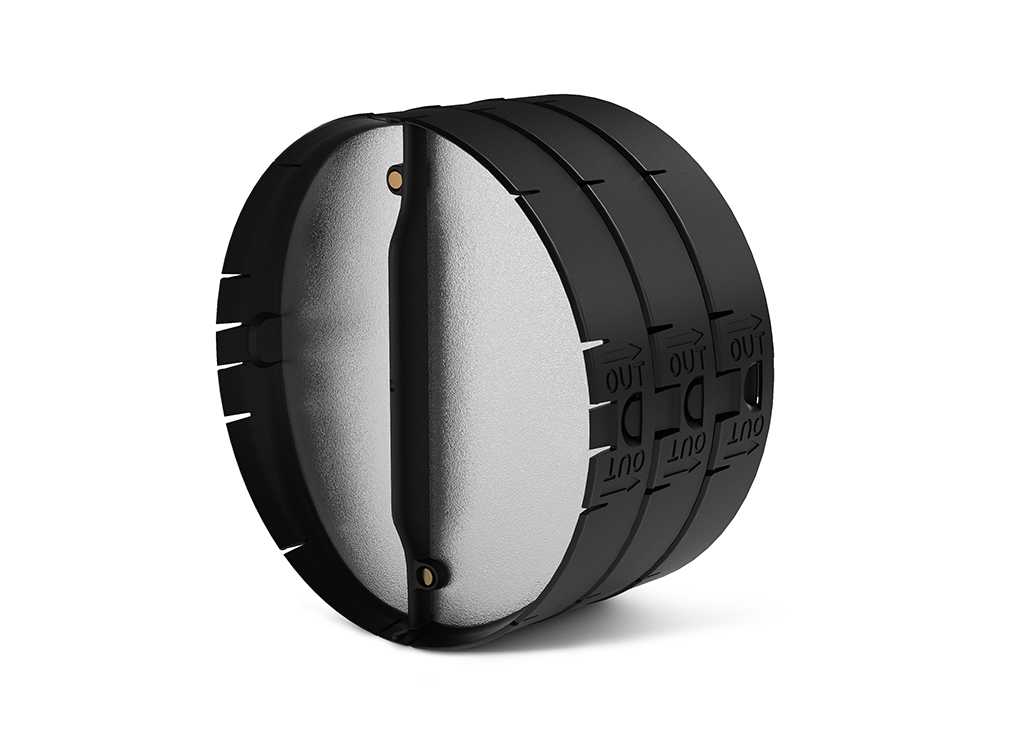

Naber Thermobox 125
schwarz/silber
Wärmerückhaltesystem THERMOBOX zum Nachrüsten bei bestehenden Naber®-Mauerkästen und zum vertikalen Einbau geeignet (Abluftführung über das Dach).
THERMOBOX 125:Das Wärmerückhaltesystem THERMOBOX besteht aus drei hintereinander im definierten Abstand angeordneten Klappenpaaren mit Magnetverschluss. Mit einem U-Wert von 2,2 W/(m²K) setzt sich THERMOBOX deutlich von den marktüblichen Mauerkästen (ca. 25 W/(m²K)) ab und erzielt eine, mit isolierverglasten Fenstern vergleichbare Dämmwirkung. Im geschlossenen System bilden sich zwei vollkommen isolierte Luftkammern. Eine Reflexionsschicht auf dem nach innen gerichteten ersten Klappenpaar verringert den Transmissionsgrad am Eingang des Systems und verhindert so zusätzliche Wärmeverluste. Marktübliche Mauerkästen hingegen verfügen über einfache Rückstauklappen, die aufgrund ihrer nicht vorhandenen wärmeisolierenden Eigenschaft nicht für den Einbau in die Wandfassade von energieeffizienten oder energetisch sanierten Haustypen geeignet sind.
weiß in den Längen 500 / 750 / 3000 mm wählbar PVC-ummantelte Stahlspirale mit großer Wandstärke, stabile Ausführung Für COMPAIR® flow 150, 222 x 89 mm

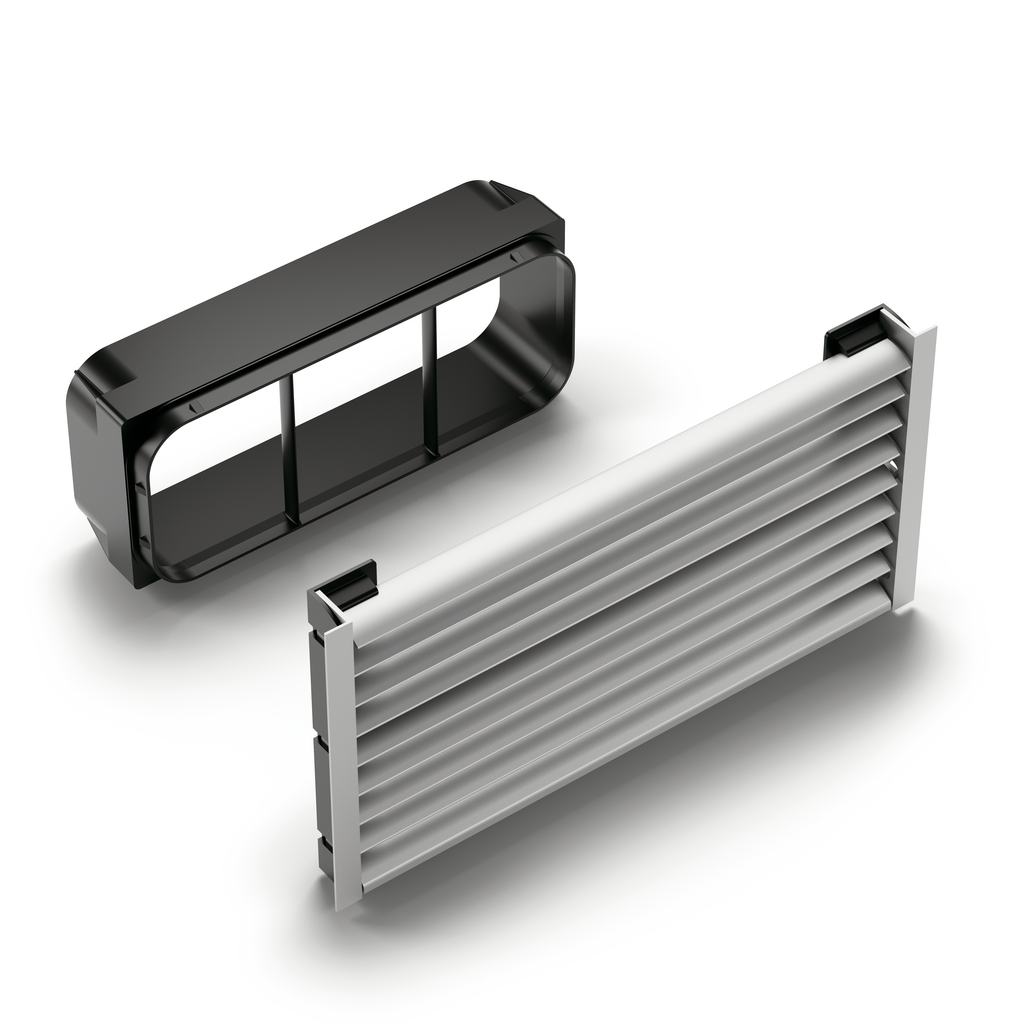

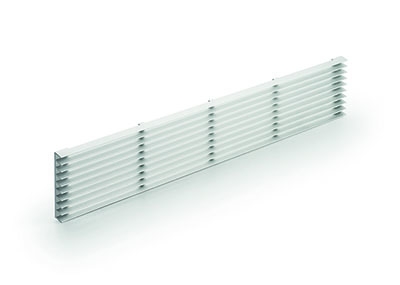

Naber Sockel-Lüftungsgitter 1. Silber
B 84 mm, L 480 mm.
Lamellenlüftungsgitter aus Aluminium.
Kann als Rückströmöffnung bei im Sockel liegenden Umlufteinheiten verwendet werden.
Die vom Haubenhersteller angegebene notwendige Querschnittsfläche für den Luftdurchlass ist zu beachten! Daraus ergibt sich die Anzahl der benötigten Gitter.
Der Verbau erfolgt vor dem Sockelausschnitt durch Verschraubung.
Lüftungsquerschnitt: ca. 265cm²

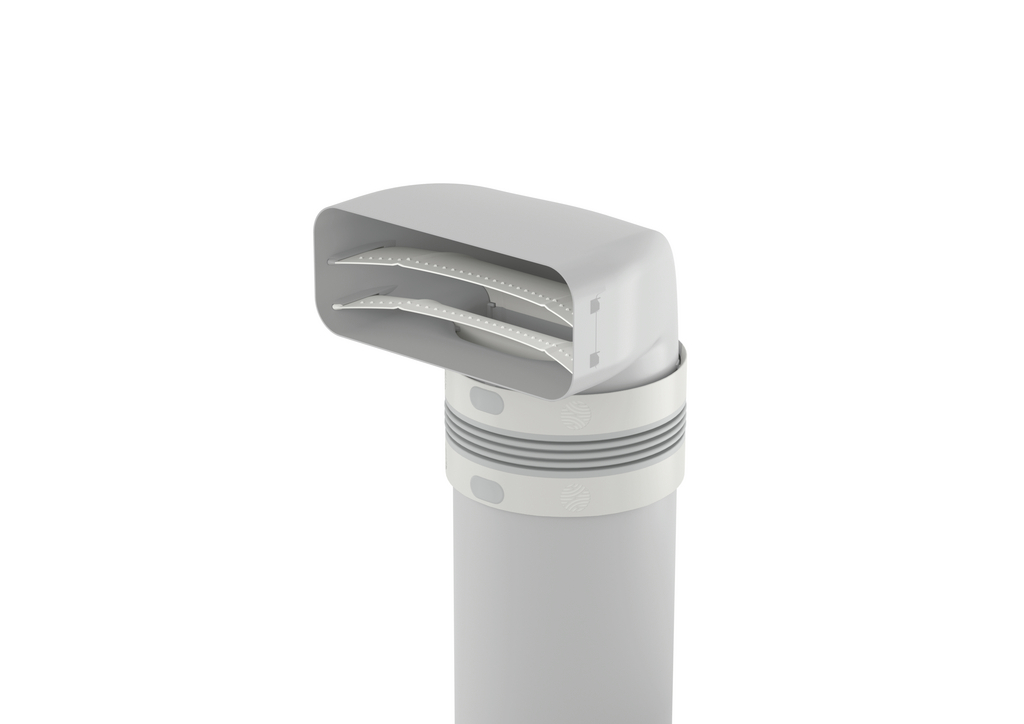

Naber F-UR 150 Umlenkstück 90° mit Rundrohr.
Weiß,
Umlenkstück 90° mit Luftleitkörpern und Rundrohr.
Um die optimale Strömungsleistung zu erhalten, verwenden Sie unbedingt die Umlenkstücke mit Rundrohr.
Verwenden Sie nur in Ausnahmefällen, wenn technisch keine andere Möglichkeit besteht, die Umlenkstücke mit Schlauch (F- URX 500/F-URX 1000).
Naber Fensterkontaktschalter Kabelsystem.
Weiß.
Sicherheitsschalter mit Kabelbruchüberwachung und Umstecksicherung.
Steckfertig mit 6 m Sensorleitung,
inkl. Montagematerial.
Keine Batterien notwendig.
Schaltleistung bis 1400 W (6 A)

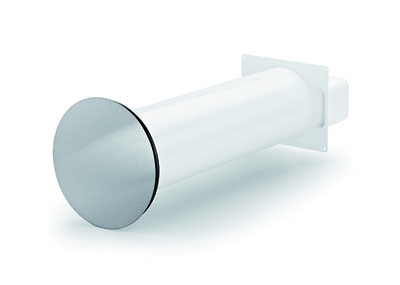

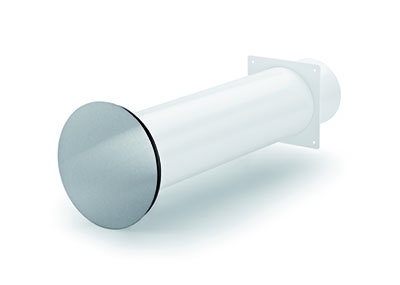

Naber flow Star GTS 125 F Mauerkasten.
Weiß/Edelstahl.
Mit Anschluss an COMPAIR® flow 125 Rechteckrohr und runder Edelstahlaußenabdeckung,
Mindestdruck 100 Pa, Edelstahlabdeckung-Ø 197 mm,
Rohrstutzen 174 a x 82 a mm, Stutzentiefe 80 mm,
Einbautiefe 314 - 500 mm, Wanddurchbruch-Ø ca. 132 mm,
für den Einbau des Aufnahmerohres wird eine Kernlochbohrung (Ø 132 mm) empfohlen
Naber Klima-E flow 125 Mauerkasten.
Weiß/Edelstahl,
Mit Rückstauklappe,
Teleskoprohr und Edelstahl- Außenjalousie,
Mit Rechteckaufnahme für COMPAIR® flow 125,
Rohrstutzen 174 a x 82 a mm,
Stutzentiefe 80 mm,
Einbautiefe 420 - 620 mm,
Wanddurchbruch-Ø ca. 132 mm

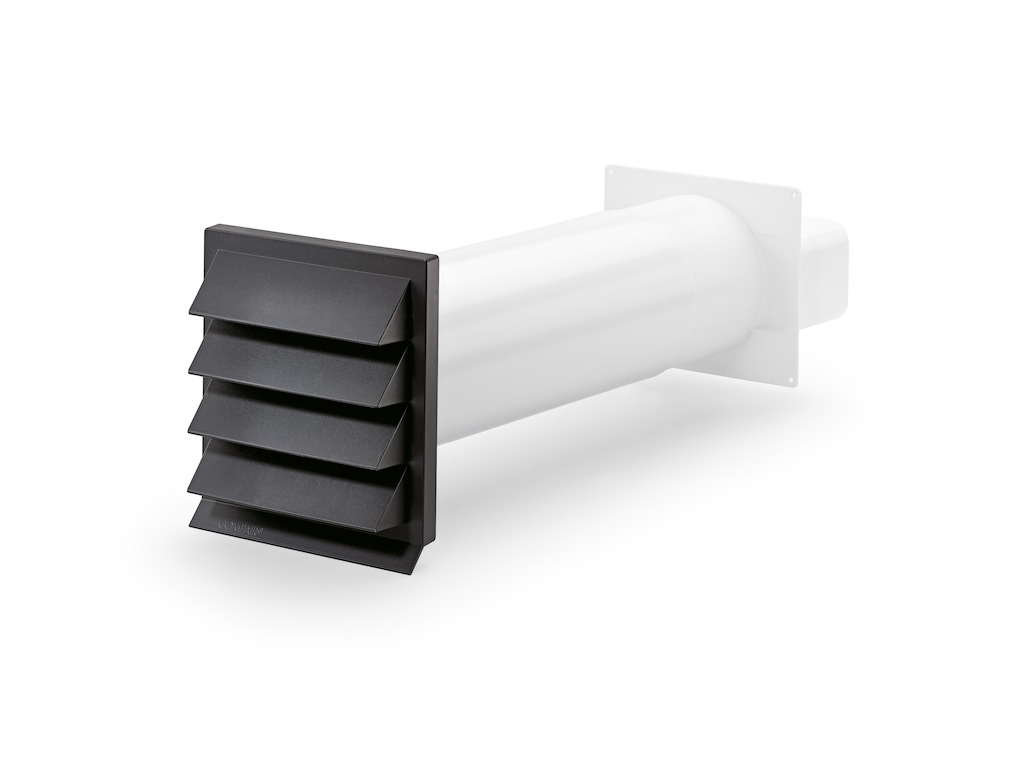

Naber K-Klima-R flow 125 Mauerkasten
Mit Rückstauklappe und Außenjalousie.
Mit Rechteckaufnahme für COMPAIR® flow 125,
Rohrstutzen 174 a x 82 a mm,
Stutzentiefe 80 mm,
Einbautiefe 420 - 620 mm,
Wanddurchbruch-Ø ca. 132 mm

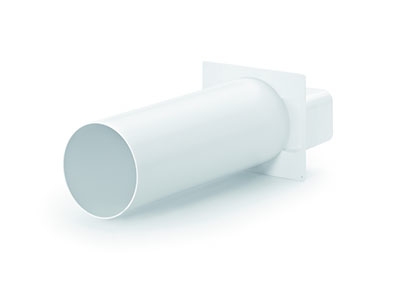

Naber flow 125 Maueranschlussstutzen 2
weiß
zum Einsatz in Kaminschächten
für Rechteckanschluss an COMPAIR® flow 125,
mit Rückstauklappe,
Schlauch- /Rohrstutzen 174 a x 82 a mm,
Stutzentiefe 80 mm,
Rundrohr mit 350 mm Länge,
Wanddurchbruch Ø ca. 132 mm
Naber System 100 Maueranschlussstutzen 1
weiß
zum Einsatz in Kaminschächten
für Anschluss an Rundrohr
mit Rückstauklappe
Schlauch- /Rohrstutzen-Ø 100 a mm
Das Aluminium-Lamellensystem Presa ermöglicht eine optimale Luftzirkulation und Durchlüftung des Küchensockels. Höchste Funktionalität und Gestaltungsfreiheit durch individuelle Höhenmaße von 100/130/150 mm. Variabel in Höhe und Länge.Problemloses Anklemmen an Küchensockelfüße (passend für viele gängige Sockelfüße) ermöglicht eine einfache und schnelle Montage.Setweise vormontiert verpackt. Zuschneidbar. In der obersten Profillamelle können LED FLexstripes bis zu einer Breite von 10 mm eingesetzt werden. Sollte bauseits eine Verwendung des Muldenlüfters nur im Umluftbetrieb möglich sein, so wirkt die praktische Sockellüftungslösung unterstützend bei der Vermeidung von Feuchtigkeits-Quellschäden an bzw. in Küchenmöbeln.
L 2400 mm
wahlweise in den Höhen 100 / 130 / 150 mm
edelstahlfarbig eloxiert
Fensterkontaktschalter für Muldenlüfter,
Fensterkontaktschalter, weiß,
mit externer Antenne
Sicherheitsschalter mit kabelloser Funkübertragung über eine externe Antenne für die Anwendung unter schwierigen Empfangsumständen, wie z. B. bei Montage hinter einer Verkleidung aus Edelstahl oder einem Möbelkorpus. Der Einbau in das Dunstabzugssystem erfolgt über den Anschluss an die Lüftermotor-Zuleitung (Motorzuleitung) ACHTUNG: Dazu muss in die Elektrik des Dunstabzugssystems eingegriffen werden!Beachten Sie die Garantie/Gewährleistungsbedingungen des Haubenherstellers.Komplettsystem mit Sender und Empfänger, inkl. Montagematerial und Batterien (lange Lebensdauer, geringer Energieverbrauch). Schaltleistung bis 1150 W (5 A) Funkstreckenüberwachung Batterieüberwachung Relaiskontakt 5 A Schließer (potenzialfrei) Einbau in Dunstabzugshaube (Motorzuleitung) Geprüft nach EU Richtlinien 2014/53/EU (RED), 2014/35/EU und 2014/30/EU Bei Einbau in eine konventionelle Dunstabzugshaube kann die Beleuchtung auch bei abgeschaltetem Lüftermotor eingeschaltet werden. Für Dunstabzugshauben mit BLDC Motoren nicht geeignet!
Fensterkontaktschalter für Muldenlüfter: Mit dem Fensterkontaktschalter für Downdraft- und Muldenlüfter, kann ein Abluftsystem erst dann benutzt werden, wenn das Fenster geöffnet ist und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein, am Fensterflügel angebrachter, Sender überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information per Funk an den Einbauempfänger. Dieser gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geöffnet ist.
weiß Adapter. Zur Verbindung von COMPAIR® flow 150 und COMPAIR® top 125. optimierte Strömungsführung ermöglicht einen verlustfreien Übergang der Adapter ist beidseitig mit jeweiligen Kanalmaß ausgelegt
hellgrau
N-Klick-System für eine sichere Verbindung mit dem Universalverbinder ermöglicht direkten Anschluss des Naber COMPAIR®-PRIME-flow-Systems an BORA Dunstabzugssysteme und Kanalelemente optimierte Strömungsführung ermöglicht einen verlustfreien Übergang
hellgrau
N-Klick-System für eine sichere Verbindung mit dem Universalverbinder mit optimierten Luftleitkörpern strömungstechnisch verbessert
Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
500 mm oder 1000 mm hellgrau
inkl. Universalverbinder strömungstechnisch optimiert Rastnasen für eine sichere Verbindung mit dem Universalverbinder Montage ohne Klebeband und Werkzeuge Glattwandige straffe Verlegung des Flexkanals beachten!
COMPAIR PRIME flow® 150 Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
hellgrau
N-Klick-System für eine sichere Verbindung mit dem Universalverbinder für den direkten Übergang von flach auf rund optimierte Strömungsführung ermöglicht einen verlustfreien Übergang
COMPAIR PRIME flow® 150Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
L 500 oder 1000 mm hellgrau N-Klick-System für eine sichere Verbindung mit dem Universalverbinder Kabelführung im Lüftungskanal (optional)
COMPAIR PRIME flow® 150 Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
weiß, EdelstahlMauerkasten, inkl. Wärmerückhaltesystem THERMOBOX und Edelstahl-Außenjalousie Turbo für den bodennahen und für den konventionellen Einbau in Deckenhöhe.Zweistufiger Verbau:1. Montage des separat verpackten Rohbausets2. Werkzeugloser Einschub des Wärmerückhaltesystems und der Jalousie N-Klick-System für eine sichere Verbindung mit dem Universalverbinder Direktanschluss von Flachadapter, Rundrohr oder Rundrohbögen Blower-Door zertifiziert (notwendiger Öffnungsdruck > 65 Pa)Rohbauset: Rohbauset zur zeitlich unabhängigen Montage in die Wand max. Wanddicke 550 mm, kürzbar bis auf 220 mm Kernlochbohrung im Nenn-Ø 162 oder 164 mm Hartschaumstopfen zum Schutz vor Verschmutzung während der Bauphase Wandhülse zur werkzeuglosen Montage und Abdichtung gegenüber Leckagen
Naber Sockel-Lüftungsgitter 2. Silber,
B 104 mm, L 480 mm.
Lamellenlüftungsgitter aus Aluminium.
Kann als Rückströmöffnung bei im Sockel liegenden Umlufteinheiten verwendet werden.
Die vom Haubenhersteller angegebene notwendige Querschnittsfläche für den Luftdurchlass ist zu beachten!
Daraus ergibt sich die Anzahl der benötigten Gitter.
Der Verbau erfolgt vor dem Sockelausschnitt durch Verschraubung.
Lüftungsquerschnitt: ca. 327cm²

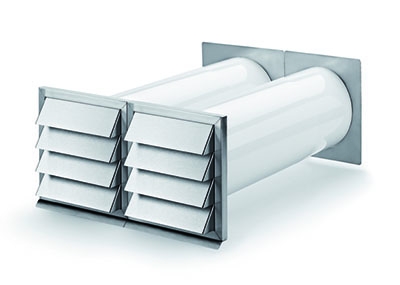

Naber E-Klima A/Z 150 Ab- und Zuluft-Mauerkasten.
Zweiteiliger Mauerkasten mit separaten Abluft- und Zuluftelementen. Die beiden Edelstahl- Designaußenjalousien in moderner Lamellenoptik mit innen liegenden Rückstauklappen lösen auch räumlich schwierige Einbausituationen. Eine Edelstahl-Innenabdeckung des Abluftelements lässt sich über das Kunststoffrohr schieben und verdeckt sauber den Wanddurchbruch. Auf der Zuluftseite befindet sich ein Gitterauslass mit einem Aufnahmestutzen für das Rundrohr.
Beide Elemente können als Set direkt nebeneinander oder auch als Einzelelement verwendet werden. Optimale Strömungswerte durch volumenstromgesteuerte Ab- und Zuluftöffnungen. Die Zuluftklappe öffnet nur bei Unterdruck. Bei Einbau mit einem raumluftabhängigen Kamin, stimmen Sie sich bitte mit Ihrem zuständigen Schornsteinfeger ab.,
Edelstahl-Außenjalousie 190 x 190 mm pro Jalousie,
Abluftrundanschluss-Ø 150 a mm,
Einbautiefe 490-690 mm,
Wanddurchbruch-Ø ca. 155 mm pro Element
Naber E-Klima-E 150 Mauerkasten.
Edelstahl.
Mit Rückstauklappe,Edelstahlrohr 500 mm lang,120 mm Schiebeelement und Edelstahl-Außenjalousie,
Schlauch-/Rohrstutzen-Ø 150 a mm,
Wanddurchbruch-Ø ca. 155 mm
Naber E-Jal 180 Außenjalousie.
Edelstahl, Ø 180 a mm. Edelstahl-Außenjalousie 240 x 240 mm,
mit Rückstauklappe für Anschluss an Rundrohr. ,
Stutzentiefe 145 mm
Naber E-Jal 200 Außenjalousie.
Edelstahl, Ø 200 a mm. Edelstahl-Außenjalousie 240 x 240 mm,
mit Rückstauklappe für Anschluss an Rundrohr. ,
Stutzentiefe 145 mm
Naber flow 150 Flachkanal Set- 1.
Weiß.
Mit Luftleitkörpern.
Set bestehend aus:, 2 x 1000 mm Flachkanalrohr (4043001), 1 x Umlenkstück mit 900 mm Rundrohr (4043013), 1 x Verbindungsmuffe (4043005), 1 x Endstück/Übergangsstück -4043006

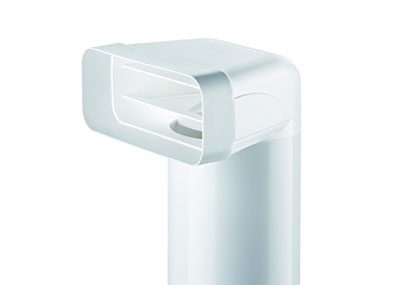

Naber flow 150 Flachkanal Set- 2.
Weiß.
Mit Luftleitkörpern.
Set bestehend aus:, 3 x 1000 mm Flachkanalrohr (4043001), 1 x Umlenkstück mit 900 mm Rundrohr (4043013), 1 x Rohrbogen 90°, horizontal (4043003), 2 x Verbindungsmuffe (4043005), 1 x Endstück/Übergangsstück -4043006

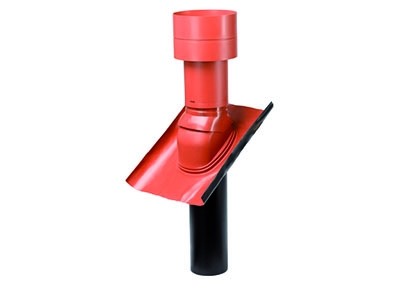

Naber DN 150/160 Dachhaube.
Schnell und sicher ist die Universalpfanne montiert. Durch die Z-Kantung im Halteblech erhält sie sofort sicheren Halt und kann bequem auf der Dachlatte an den exakten Montagepunkt geschoben werden. Zwei nicht rostende Schrauben (nicht im Lieferumfang) werden zur sicheren Befestigung empfohlen. Mit universal Bleicolor-Durchgangspfanne für Dächer mit einer Neigung von 25° - 45°. Ohne Rückstauklappe.

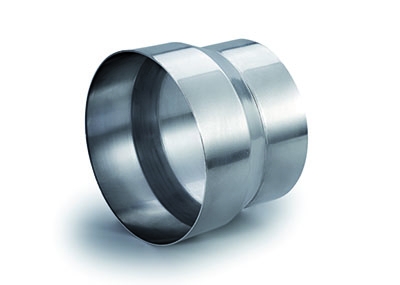

Naber Steckverbinder 150/160.
Aluminium.
Aus Aluminium, symmetrische Ausführung zur Verbindung von Dachhauben mit Lüftungsleitungen, oben passend für Dachhaube, unten passend für Innenmaß der Lüftungsleitungen, kein Schwitzwasseraustritt an der Verbindungsstelle, lufttech- nisch einwandfreie Ausführung.
Passend für Wickelfalzrohre Ø 150/160. Reduzierung von Ø 167 mm i auf Ø 149 mm a. Werden für jede Dachhaube benötigt.

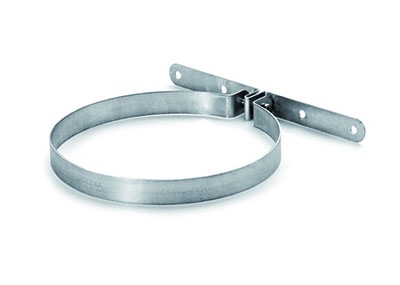

Naber Befestigungsschelle 150/160.
Verzinkt.
Aus verzinktem Bandstahl mit Gelenk zur sturmsicheren Befestigung der senkrecht ausgerichteten Dachhaube an der Konstruktion des Daches,
für alle Dachneigungen geeignet.
Werden für jede Dachhaube benötigt.
Naber flow 150 Maueranschlussstutzen 1.
weiß.
Für Anschluss an Rundrohr 150 mit Rückstauklappe.,
Schlauch-/Rohrstutzen-Ø 150 a mm,
Stutzentiefe 24 mm,
Rundrohr mit 350 mm Länge,
Wanddurchbruch-Ø ca. 155 mm
Naber Funk-Temperatursensor.
weiß.
Der Funk- Temperatursensor ist integrierbar in das Funksystem des Fensterkontaktschalters. Dabei wird über die Temperatur der Betriebszustand des Kamins überwacht. Nur bei brennendem Kamin muss eine Fensteröffnung erfolgen, während die Dunstabzugshaube aktiv ist. Somit entfällt die strickte Kopplung von aktiver Dunstabzugshaube und geöffnetem Fenster. Der Temperatursensor ist geeignet für den Einbau in geschlossenen und trockenen Wohnräumen.
Für die Montage ist eine Blindnietenzange erforderlich! ,
Typ PT 1000,
Ø 5 mm,
Länge 100 mm,
Temperaturbereich -50 bis 500 °C,
Sensorleitung 800 mm, bis 300 °C
Schalldämpfer,
Abluftzubehör, Ø 150 mm,
L 460 mm
Äußerst stabile Ausführung durch Verwendung von dickem Alu-Rohr.
25 mm/16 kg pro m3 Glaswolleneinlage reduziert den Schall je nach Frequenz bis zu 22 dB, nach DIN 4102 nicht brennbar (A1),
Anschluss an Kunststoff Rundrohr
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.

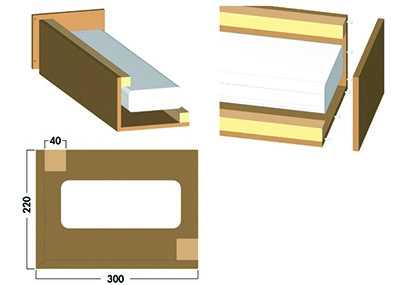

Naber COMPAIR® Abluftverkleidung Wandlösung.
L-Form.
Die Verkleidung ist aus 16 mm dicker Spanplatte gefertigt, verleimt und beidseitig mit Dübelbohrungen versehen.
Jedes 1000 mm Teil beinhaltet ein gedübeltes Endstück, was eine Reihenbauweise (Endlossystem) ermöglicht.
Für alle COMPAIR® Systeme,
H 220 mm B 300 mm L 1000 mm inkl. Endkappe
Naber flow Star GTS 125 Mauerkasten.
Weiß/Edelstahl.
Mit Anschluss an Rundrohr Ø 125 mm und runder Edelstahlaußenabdeckung.,
Mindestdruck 100 Pa,
Edelstahlabdeckung-Ø 197 mm,
Schlauch-/Rohrstutzen-Ø 125 a mm,
Stutzentiefe 24 mm,
Einbautiefe 314 - 500 mm,
Wanddurchbruch-Ø ca. 132 mm,
für den Einbau des Aufnahmerohres wird eine Kernlochbohrung (Ø 132 mm) empfohlen
Naber F-bion 125 Umlenkstück 90°
Weiß
Energieeffiziente Lösung bei extrem leistungsstarken Hauben.
Für Haubendirektanschluss mit einseitig angeformter Muffe.
Beim Einbau bitte den erhöhten Platzbedarf aufgrund der Bauteilgröße beachten!

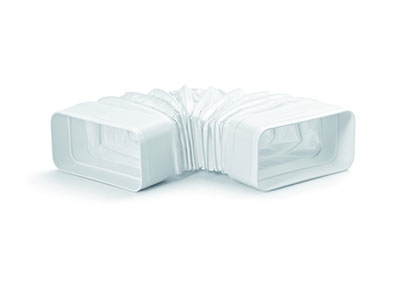

Naber MF-RBFLEX 1 System 125 Rohrbogen
Weiß
für Umlenkungen und Drehungen bis 180°
Adapter
flexibel
eckig auf eckig
mit beidseitiger Verbindungsmuffe
Länge 240 - 600 mm
Naber flow 125 Flachkanal Set- 1
Weiß
Set bestehend aus:2 x 1000 mm Flachkanalrohr ohne Muffe (4033002), 1 x Umlenkstück mit 900 mm Rundrohr (4033009), 1 x Rohrverbinder -4033005
Naber flow 125 Flachkanal Set- 2
Weiß.
Set bestehend aus:3 x 1000 mm Flachkanalrohr ohne Muffe (4033002), 1 x Umlenkstück mit 900 mm Rundrohr (4033009), 1 x Rohrbogen 90° horizontal (4033011), 2 x Rohrverbinder (4033005).

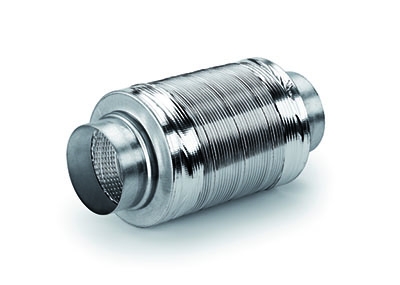

Naber Schalldämpfer 125
Aluminium.
Äußerst stabile Ausführung durch Verwendung von dickem Alu-Rohr.
25 mm/16 kg pro m3 Glaswolleneinlage reduziert den Schall je nach Frequenz bis zu 22 dB, DIN 4102/A1,
Länge 475 mm,
Anschluss-Ø 125 e mm

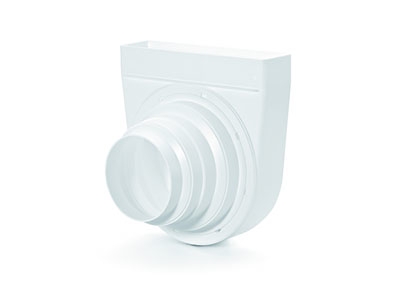

Naber T-UR-ST 125 Umlenkstück 90°
weiß,
mit integriertem Stufenring,
für 100er, 120er, 125er und 150er Rohr- /Schlauchanschluss,
Stutzen- Ø 100 a/120 a/125 a/150 a mm,
Stutzentiefe 20 mm pro Größe für sichere Rohr- /Schlauchmontage

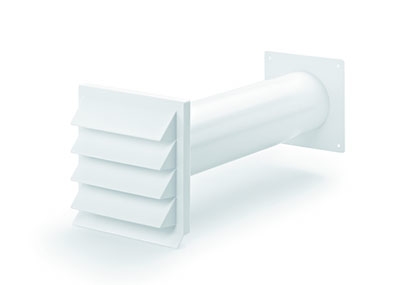

Naber K-Klima-R 100/100 Mauerkasten
Mit Rückstauklappe
Teleskoprohr und Außenjalousie
Rundrohr mit 350 mm Länge
Rohrstutzen-Ø 100 a mm
Stutzentiefe 24 mm
Einbautiefe 420 - 620 mm
Wanddurchbruch-Ø ca. 103 mm

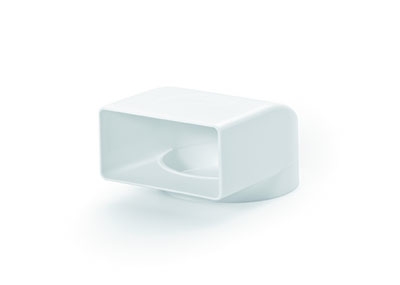

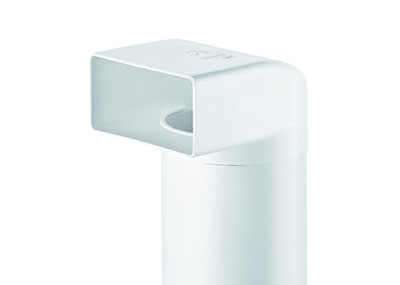

Naber N-UR 100 Umlenkstück 90° mit Rundrohr
Weiß
Umlenkstück 90° mit Luftleitkörpern und Rundrohr
Um die optimale Strömungsleistung zu erhalten, verwenden Sie unbedingt die Umlenkstücke mit Rundrohr
Verwenden Sie nur in Ausnahmefällen, wenn technisch keine andere Möglichkeit besteht, die Umlenkstücke mit Schlauch (N- URX)

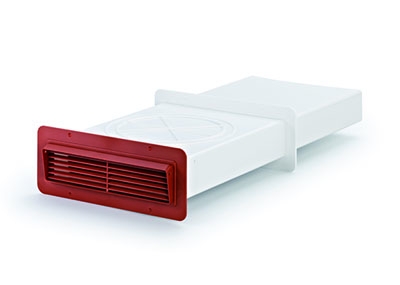

Naber T-GILÜF 4 System 125 Breitkanal-Mauerkasten.
mit Gitter-Außenhaube T-GILÜF,
Breitkanal-Teleskop- Schiebeelement,
nach innen versetzter Rückstauklappe und Innenabdeckrahmen,
Wanddurchbruch ca. 60 x 225 mm,
Einbautiefe 550 - 750 mm,
weiß oder ziegelrot.
Naber E-Jal HK flow 150 Außenjalousie.
Edelstahl-Außenjalousie 150 x 300 mm,
mit Rückstauklappe für Anschluss 222 x 89 mm an COMPAIR® flow 150.
Stutzentiefe 120 mm.
Naber E-Jal Col® 125 Mauerkasten inkl. Thermobox
weiß/Edelstahl
Rohrstutzen 174 a x 82 a mm
Stutzentiefe 80 mm
Einbautiefe 350 - 500 mm
Wanddurchbruch-Ø ca. 132 mm
Mauerkasten mit Teleskoprohr, inkl. eingebautem Wärmerückhaltesystem THERMOBOX und Edelstahl-Außenjalousie E-Jal Col ®. Leitkörper an den Lamellen der Jalousie sorgen für eine optimierte Strömungsführung.
THERMOBOX 125:Das Wärmerückhaltesystem THERMOBOX besteht aus drei hintereinander im definierten Abstand angeordneten Klappenpaaren mit Magnetverschluss. Mit einem U-Wert von 2,2 W/(m²K) setzt sich THERMOBOX deutlich von den marktüblichen Mauerkästen (ca. 25 W/(m²K)) ab und erzielt eine, mit isolierverglasten Fenstern vergleichbare Dämmwirkung. Im geschlossenen System bilden sich zwei vollkommen isolierte Luftkammern. Eine Reflexionsschicht auf dem nach innen gerichteten ersten Klappenpaar verringert den Transmissionsgrad am Eingang des Systems und verhindert so zusätzliche Wärmeverluste. Marktübliche Mauerkästen hingegen verfügen über einfache Rückstauklappen, die aufgrund ihrer nicht vorhandenen wärmeisolierenden Eigenschaft nicht für den Einbau in die Wandfassade von energieeffizienten oder energetisch sanierten Haustypen geeignet sind.
SF-VRO flex 150 Flachkanalrohr,
Lüftungsrohr,
Aluminium,
L 500 mm oder 1000 mm
Lüftungsrohr, flexibel, einkürzbar,
Anschlussmaß Metallkanal 216 x 83 mm (mit Dichtung),
2 SF-Profildichtungen vormontiert,
einsetzbar für z. B. Bögen (<90°) oder parallelem Versatz,
Anschluss an ein Kunststoff Flachkanalrohr möglich
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.

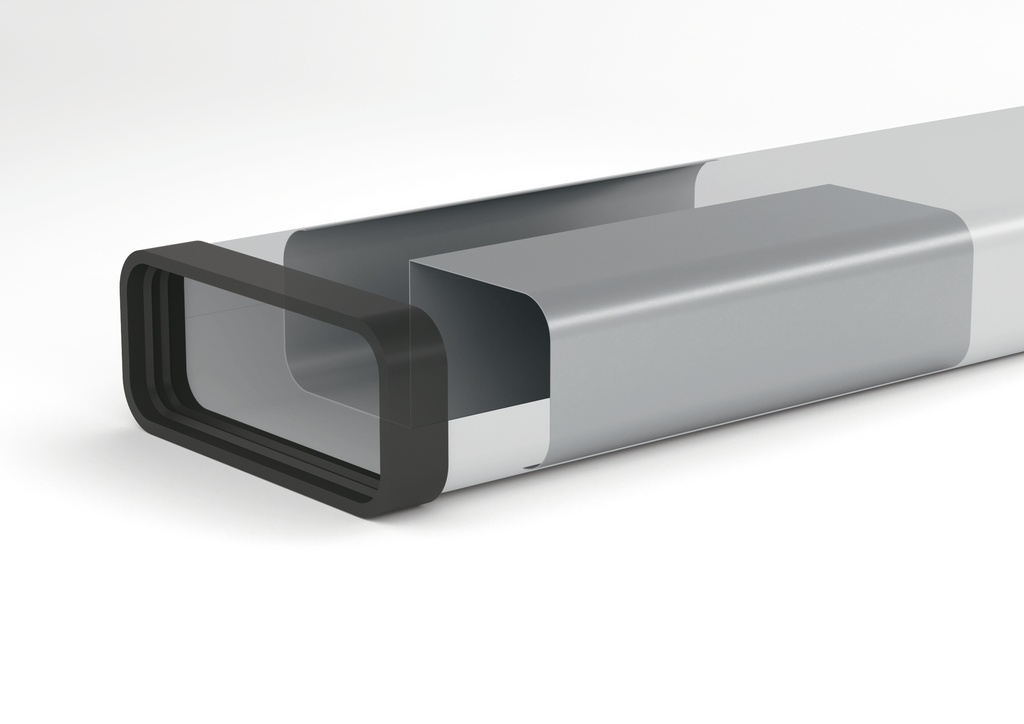

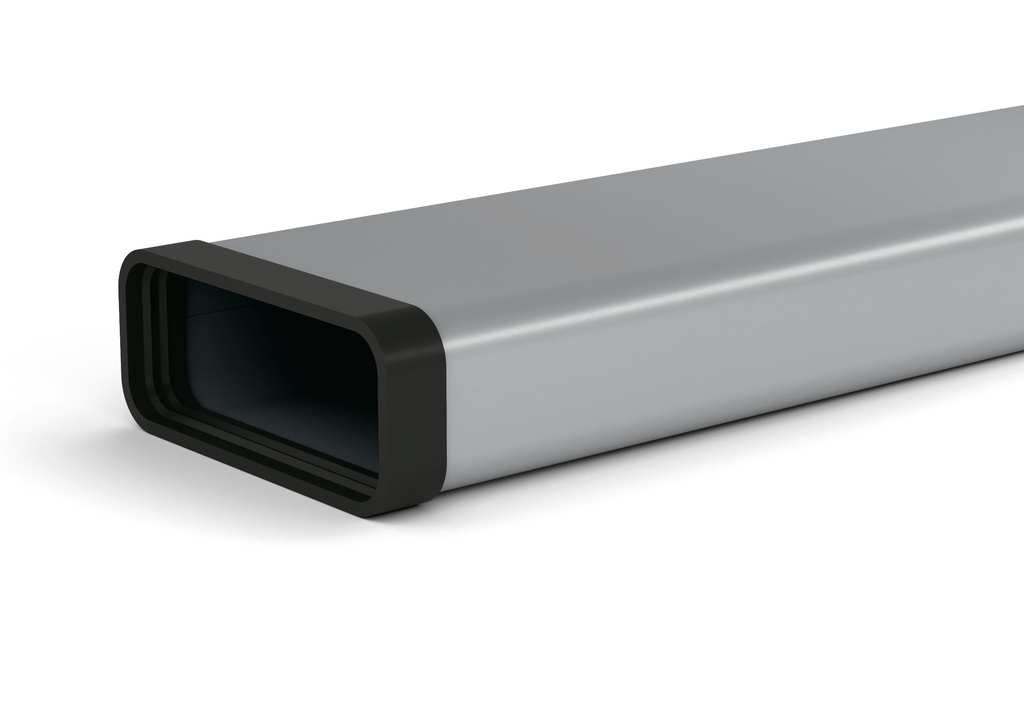

SF-VRO 150 Flachkanalrohr,
Lüftungsrohr,
verzinkter Stahl,
L 500 oder 1000 mm Lüftungsrohr,
einkürzbar,
Anschlussmaß Metallkanal 216 x 83 mm (mit Dichtung), 2 SF-Profildichtungen vormontiert,
Anschluss an ein Kunststoff Flachkanalrohr möglich
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.

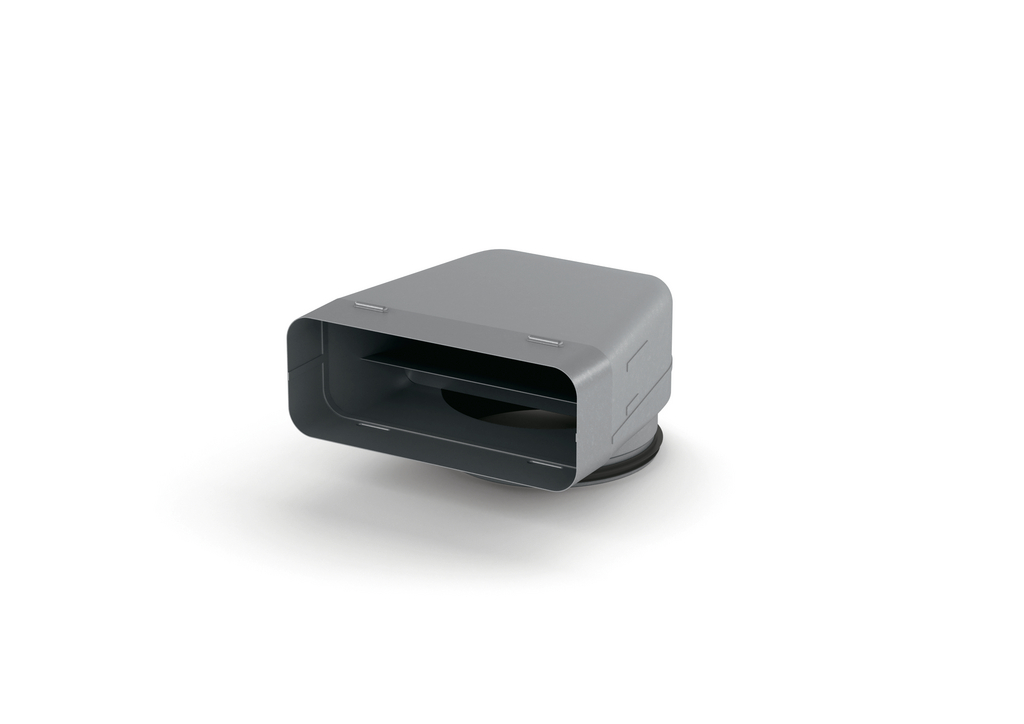

SF-UR 150 Umlenkstück 90°,
Verbindungselement,
verzinkter Stahl
Mit Luftleitkörper,
passend für Flachkanäle SF-VRO flex und SF-VRO,
passend für Rundrohre SR-R flex und SR-R,
Anschluss an ein Kunststoff Rundrohr möglich
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SF-RBV 150 Rohrbogen vertikal 90°,
Verbindungselement,
verzinkter Stahl
Mit Luftleitkörper,
passend für Flachkanäle SF-VRO flex und SF-VRO
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SF-RBH 150 Rohrbogen horizontal 90°,
Verbindungselement,
verzinkter Stahl
mit Luftleitkörper,
passend für Flachkanäle SF-VRO flex und SF-VRO
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SF 150 Rohrset für Muldenlüfter,
Verbindungselement,
verzinkter Stahl
Das Rohrset erlaubt eine platzsparende Anordnung der Abluftrohre bei Dunstabzugshauben mit Downdraft- bzw. Muldenlüftung,
Anschlussmaß (222 x 89 mm) für direkten Anschluss an das Abzugsystem,
Führungsrichtung (links/rechts) durch umstecken variierbar,
passend für Flachkanäle SF-VRO flex und SF-VRO
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SF-VEST 150 Versatzendstück,
Verbindungselement,
verzinkter Stahl Ø 148 mm (Anschlussmaß innen),
Einsatz beim Anschluss von Downdrafthauben,
ermöglicht platzsparende Abluftführung beim Einsatz von Sockellüftern,
passend für Flachkanäle SF-VRO flex und SF-VRO
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.

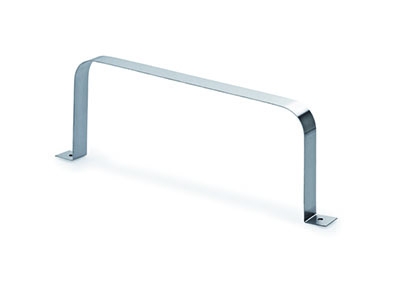

SF 150 Flachkanalhalterung,
Abluftzubehör,
verzinkter Stahl
zum Verlegen des Flachkanals an Decken und Wänden,
mit Dämpfung,
empfohlener Abstand zwischen zwei Halterungen 500 mm,
passend für Flachkanäle SF-VRO flex und SF-VRO
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SR-R 150 Rundrohr,
Lüftungsrohr aus verzinktem Stahl,
L 500 mm oder 1000 mm
Lüftungsrohr Ø 148 mm (Anschlussmaß innen),
einkürzbar
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SR-R flex 150 Rundrohr,
Lüftungsrohr aus Aluminium/Edelstahl,
Längen 350 / 500 / 100 mm
Lüftungsrohr flexibel,
Ø 148 mm (Anschlussmaß innen),
Länge um ca. 50 % reduzierbar durch stauchen,
einsetzbar für Bögen (<90°) oder parallelem Versatz
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SR-RBV 150 Rohrbogen 90°,
Verbindungselement aus verzinktem Stahl
mit Luftleitkörper,
eckennahe Verlegung durch geringen Innenradius möglich,
passend für Rundrohre SR-R flex und SR-R,
Anschluss an ein Kunststoff Rundrohr möglich
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SF-EST 150 Endstück,
Verbindungselement aus verzinktem Stahl
Übergang von flach auf rund,
passend für Flachkanäle SF-VRO flex und SF-VRO,
passend für Rundrohre SR-R flex und SR-R,
Anschluss an ein Kunststoff Rundrohr möglich
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SR-VBS 150 Rohrverbinder,
Verbindungselement aus verzinkter Stahl
zum Verbinden von zwei Rohr-/ Schlauchstücken,
passend für Rundrohre SR-R flex und SR-R,
Anschluss an ein Kunststoff Rundrohr möglich
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SR 150 Maueranschlussstutzen,
Anschlusselement aus verzinktem Stahl
Wanddurchbruch-Ø ca. 155 mm,
passend für Rundrohre SR-R flex und SR-R,
Anschluss an ein Kunststoff Rundrohr möglich
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SR 150 Rundkanalhalterung,
Abluftzubehör aus verzinktem Stahl
Für die Wand- und Deckenbefestigung,
mit Dämpfung,
empfohlener Abstand zwischen zwei Halterungen 500 mm,
passend für Rundrohre SR-R flex und SR-R
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SF-Klima-E 150 Mauerkasten,
Mauerkasten aus verzinktem Stahl/Edelstahl
Edelstahl-Außenjalousie mit Rückstauklappe,
einkürzbar,
Einbautiefe 350 550 mm,
Wanddurchbruch-Ø ca. 155 mm,
passend für Rundrohre SR-R flex und SR-R,
Anschluss an ein Kunststoff Rundrohr möglich
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SF-E-Jal Col® 150 Mauerkasten inkl. THERMOBOX,
Mauerkasten aus verzinktem Stahl/Edelstahl Mauerkasten,
inkl. eingebautem Wärmerückhaltesystem THERMOBOX und Edelstahl-Außenjalousie E-Jal Col®.
Leitkörper an den Lamellen der Jalousie sorgen für eine optimierte Strömungsführung,
einkürzbar,
Einbautiefe 350 550 mm,
Wanddurchbruch-Ø ca. 155 mm,
passend für Rundrohre SR-R flex und SR-R,
Anschluss an ein Kunststoff Rundrohr möglich
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
Absperrvorrichtung/Brandschutzklappe 150,
Abluftzubehör,
verzinkter Stahl K 90 klassifiziert nach DIN EN 18017-3,
Auslösung bei ca. 70 °C,
DIBt Zertifikat vorhanden,
horizontal und vertikal einbaubar
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
Abluftzubehör alukaschiert Stärke 50 mm Länge 1000 mm ? = 0,038 W/(m·K) (Wärmeleitfähigkeit) R = 1,3 (m2·K)/W (Wärmedurchgangswiderstand) passend für SF-VRO flex, SF-VRO und SR-R flex
Abluftzubehör,
Polyethylenschaum, grau
zur Verwendung beim Anschluss des Metallkanalsystems an Haubenstutzen,
zur Vermeidung von Körperschall,
Höhe 4 mm, Breite 15 mm, Länge 20 m

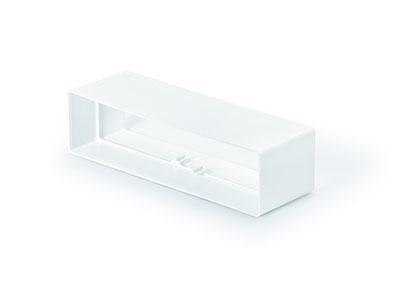

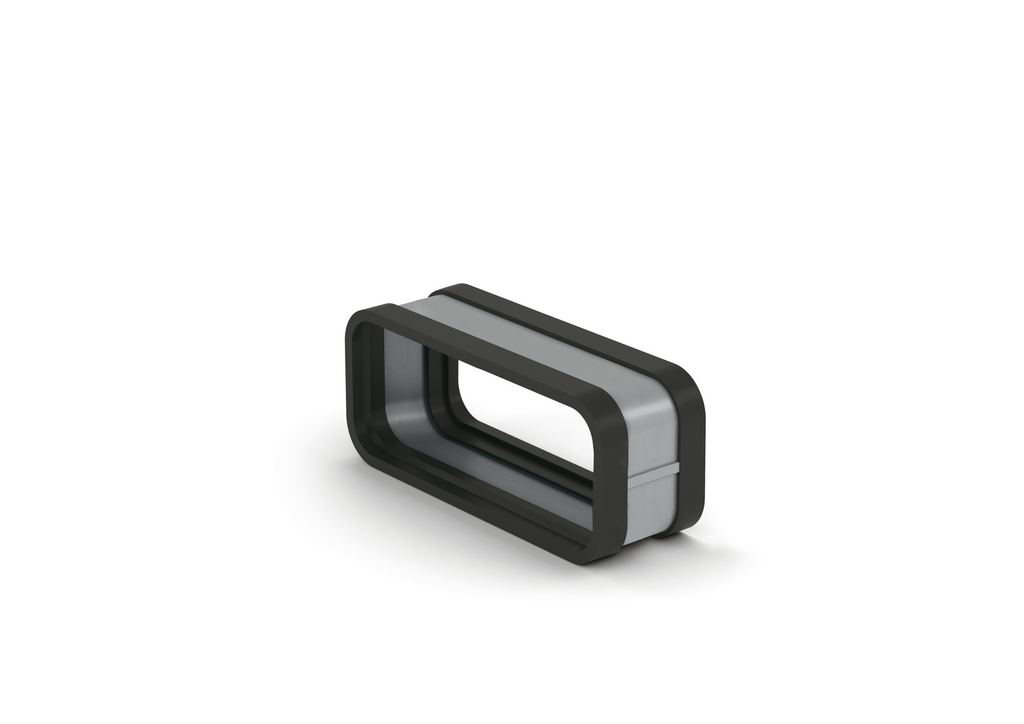

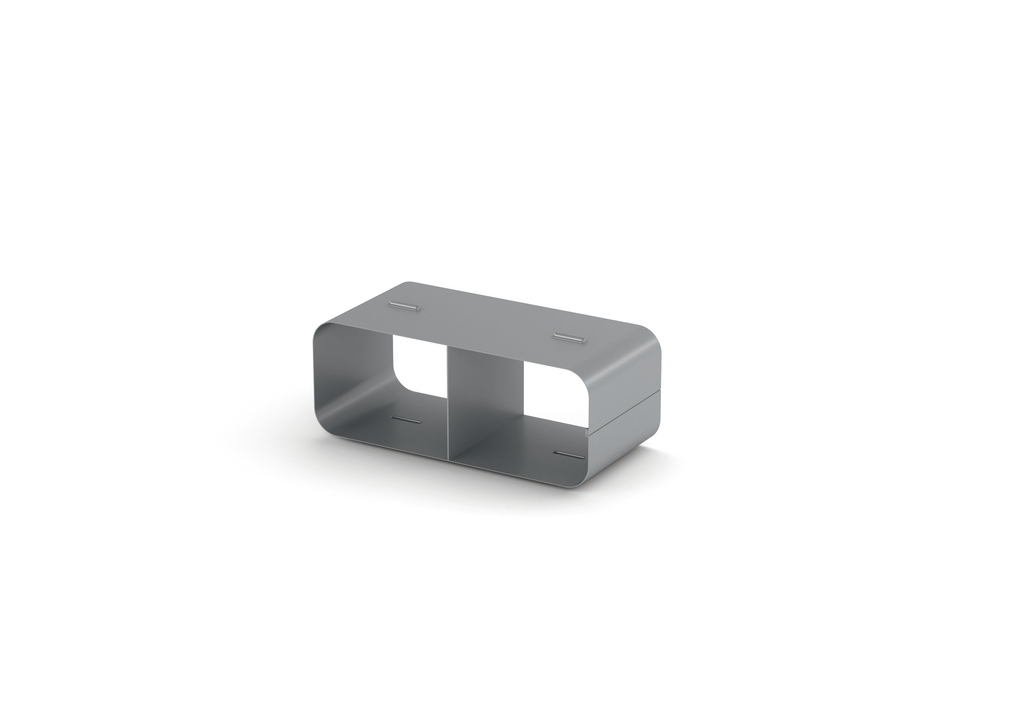

SF-RVB 150 Rohrverbinder,
Verbindungselement aus verzinktem Stahl
Verbinder für Flachkanalrohre,
passend für Flachkanäle SF-VRO flex und SF-VRO
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SR-KDA 150 Kondenswasserabscheider,
Verbindungselement aus verzinkter Stahl
Verhindert das Zurücklaufen von Kondenswasser in die Dunstabzugshaube bei vertikaler Abluftführung.
Strömungsoptimierte Ausführung durch Vermeidung von scharfkantigen Strömungsabrisskanten,
Füllvolumen 115,5 ml,
passend für Rundrohre SR-R flex und SR-R,
Anschluss an ein Kunststoff Rundrohr möglich
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.
SF-VRO 150 Stützsteg,
Abluftzubehör,
verzinkter Stahl,
L 300 mm
Einschub in Flachkanal SF-VRO 500/1000, zur Verlegung im Bodenaufbau,
1 Steg für SF-VRO 500 benötigt,
2 Stege für SF-VRO 1000 benötigt,
Trittbelastung 100 kg
COMPAIR STEEL flow® 150: COMPAIR STEEL flow® aus verzinktem 0,60,8 mm Stahlblech hält aufgrund seiner Flachbauweise und seines variabel integrierbaren Mittelstegs bis zu 100 kg Trittlast stand. COMPAIR STEEL flow® ist nicht brennbar und eignet sich für den Export und in Regionen mit erhöhten Anforderungen an den Brandschutz. COMPAIR STEEL flow® eignet sich für alle Dunstabzugssysteme auf dem Weltmarkt. COMPAIR STEEL flow® ist besonders leise und energieeffizient. COMPAIR STEEL flow® ist die ideale Ergänzung und kompatibel zu allen COMPAIR® flow Elementen. COMPAIR STEEL flow® ist nicht nur ein nachhaltiges System, da es zu 100 % recyclebar ist, sondern auch ökonomisch sinnvoll. COMPAIR STEEL flow® wiegt alle Wartungs- und Verschleißkosten bei Umluftsystemen mit Aktivkohlefiltern auf.

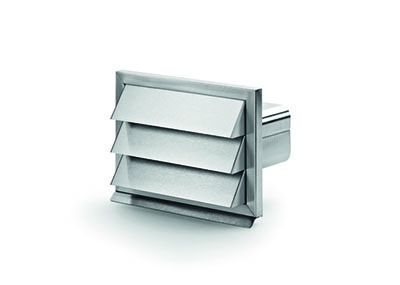

E-Jal HK flow 125 Außenjalousie
130 x 250 mm mit Rückstauklappe für Anschluss 169 x 77 mm an COMPAIR® flow 125,
Stutzentiefe 100 mm
Die Edelstahl Außenjalousie COMPAIR® E-Jal HK bietet zusätzliche Möglichkeiten bei der Verlegung des Abluftsystems bei schwierigen Einbausituationen. Durch eine vertikale Montageposition ist es nun möglich, den Luftkanal und die Außenjalousie auf minimalsten Raum ohne Verminderung der strömungstechnischen Eigenschaften des Kanalsystems hochkant zu platzieren. Die COMPAIR® E-Jal HK wird an der gewünschten Stelle an der Außenwand montiert. Der hochkant verlegte Flachkanal COMPAIR® flow 125 wird von der Dunstabzugshaube kommend platzsparend an der Wand verlegt und ohne Querschnittsänderung direkt an die Außenjalousie angeschlossen. Die Ästhetik der klassisch-sachlichen Formensprache der etablierten und designprämierten COMPAIR® E-Jal-Serie wurde übernommen und an die neue Form adaptiert. Das verwindungssteif konstruierte Edelstahl Rahmenelement zeigt auch bei langfristiger Nutzung und Bewitterung keine Verformungen. Die in Lamellenbauweise gestalteten Edelstahl-Außenjalousien mit federgesicherten Rückstauklappen verhindern sicher das Eindringen von Starkwind und Schlagregen.
Umluftfiltersystem zur Filtration des Kochwrasen beim Einsatz einer Downdrafthaube/Muldenlüfter. hohe Flexibilität bei der Anordnung der Filterboxen passend für Sockelhöhen von 100 150 mm (Gitter einkürzbar) Leitkörper sorgen für eine gleichmäßige Verteilung des Luftstroms passend zu fast allen gängigen Downdrafthauben/Muldenlüftern, mit oder ohne eigenen Aktivkohlefilter einfache Wartung/Zugang integrierter Sockelfuß (optional verwendbar, Traglast >300 kg) aerodynamisch optimierte Lamellen des Lüftungsgitters (Aluminium eloxiert) minimieren den Druckverlust und sorgen für eine kaum wahrnehmbare Luftbewegung maximaler Auslassquerschnitt sorgt für kaum wahrnehmbare Luftbewegung schwer entflammbar gemäß UL94, V2Hinweis:Der GREENflow OMEGA-Filter muss bei Bedarf separat bestellt werden.Für ein gutes Lüftungsergebnis wird der Einsatz von mindestens zwei Boxen empfohlen.

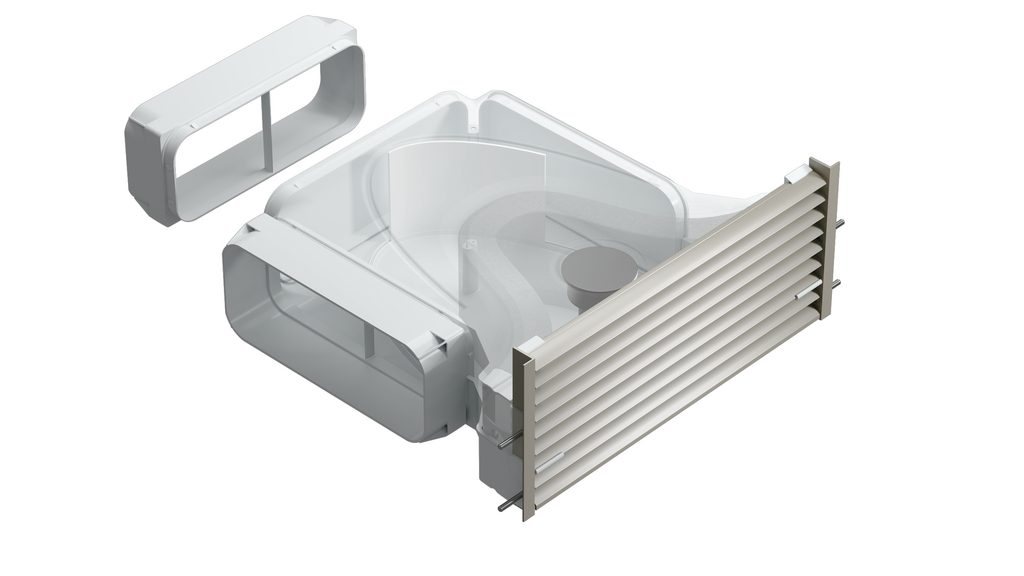

GREENflow Das modulare Umluftfiltersystem für Downdrafthauben/Muldenlüfter. GREENflow filtert sicher und effizient Gerüche heraus und leitet die beim Kochen entstehende Feuchtigkeit zurück in den Raum. Zudem reduziert das Filtersystem den gesamten Druckverlust und die Geräuschentwicklung des Dunstabzugssystems.
GREENflow ist im Sockelbereich flexibel anzuordnen und mit fast allen am Markt erhältlichen Downdrafthauben/Muldenlüfter kompatibel.
Für ein gutes Lüftungsergebnis wird der Einsatz von mindestens zwei Filterboxen empfohlen.
GREENflow ist für den Einsatz mit Naber COMPAIR® flow Luftkanalelementen optimiert.
Synthetischer Aktivkohlefilter im OMEGA-Design. Schaumfilter mit Aktivkohle (3400 +/-500 g/m² Absorberauflage) hydrophob (wasserabweisend) regenerierbar einfache Wartung/Austausch spezielles OMEGA-Design erhöht die Filterfläche um mehr als 60 % im Vergleich zu Standardfiltern minimiert die Druckverluste und die Geräuschentwicklung des DunstabzugssystemsHinweis:Je nach Kochverhalten (Intensität und Häufigkeit) empfehlen wir den GREENflow OMEGA-Filter in einem Zeitraum von 36 Monaten zu wechseln/regenerieren. Bei Verwendung mehrerer Filter multipliziert sich der Zeitraum mit der Anzahl der Filter.
GREENflow Das modulare Umluftfiltersystem für Downdrafthauben/Muldenlüfter. GREENflow filtert sicher und effizient Gerüche heraus und leitet die beim Kochen entstehende Feuchtigkeit zurück in den Raum. Zudem reduziert das Filtersystem den gesamten Druckverlust und die Geräuschentwicklung des Dunstabzugssystems.
GREENflow ist im Sockelbereich flexibel anzuordnen und mit fast allen am Markt erhältlichen Downdrafthauben/Muldenlüfter kompatibel.
Für ein gutes Lüftungsergebnis wird der Einsatz von mindestens zwei Filterboxen empfohlen.
GREENflow ist für den Einsatz mit Naber COMPAIR® flow Luftkanalelementen optimiert.
Kontrolleinheit zur Überwachung der Filterbelastung bei GREENflow. In Abhängigkeit vom Kochverhalten wird die Filterbelastung ermittelt und akustisch die Notwendigkeit einer Filterregeneration mitgeteilt. Primär: 230 V, 50Hz, Sekundär: 5 V 1500 mm Netzanschlusskabel Maße Netzteil (L x B x H): 58 x 29 x 69 mm Anschlusswerte: 230 V/50 Hz 1 Watt Anbringung an einer GREENflow Filterbox in Kombination mit GREENflow OMEGA-Filter kontrollierte Austauschintervalle einsetzbar für bis zu vier Filterboxen automatisches zurücksetzen bei Entnahme des Filters
nähere Informationen siehe unter "Links"
Edelstahl-Luftauslass inkl. THERMOBOX und Kondensatablauf. Geeignet zur Montage an der Hauswand oder freistehend im Garten.Eine Wanddurchführung muss bauseits gegeben sein (KG 160 mit außenliegender Muffe). Tiefe bis maximal 800 mm unterhalb der Grasnarbe Abmessungen Tower H 757 mm x Ø 168 mm Blower Door zertifiziert (notwendiger Öffnungsdruck > 65 Pa)
COMPAIR® Tower Downdraft-Dunstabzugssysteme bieten die Möglichkeit der Um- und Abluftführung, wobei insbesondere die Abluftführung von den baulichen Gegebenheiten und der Küchenplanung abhängt. Bei einer freistehenden Kochinsel kann der Luftkanal im Bodenaufbau oder unter der Keller-/Geschossdecke (COMPAIR STEEL flow®) installiert sein. In diesen Fällen befindet sich die Kernlochbohrung i.d.R. unterhalb der Grasnarbe. Eine Verwendung eines normalen Mauerkastens ist hierbei nicht möglich. Hierfür wurde COMPAIR® Tower entwickelt. Mit seiner hochwertigen matten Edelstahloberfläche und seinem dezenten Design, fügt sich der COMPAIR® Tower harmonisch in das Gebäudeerscheinungsbild ein. Die Montage des Towers kann entweder direkt an der Hauswand oder freistehend im Garten erfolgen. Die beiliegende THERMOBOX ist zur Montage in das bauseits vorhandene KG-Rohr (DN160) geeignet.
schwarz matt Aluminium-Lamellengitter in den Höhen: 100 / 130 / 150 mm: Lüftungsquerschnitt dementsprechend ca. 163,2 / 217,6 / 272 cm²/m Länge 2400 mm 10 mm LED Flexstripes in oberster Profillamelle einsetzbar kürzbar in Länge und Höhe inkl. 8 Montageklammern
Presa Sockellüftungsgitter Das Presa Aluminium-Lamellengitter stellt eine optimale Luftzirkulation im Küchensockel sicher. Problemloses Anklemmen an Küchensockelfüße (passend für viele gängige Sockelfüße) ermöglicht eine einfache und schnelle Montage und Nutzung als Sockellüftungsgitter.
Adapter, kompatibel mit BORA Dunstabzugssystemen. ermöglicht direkten Anschluss des Naber COMPAIR® STEEL flow®-Systems an BORA Dunstabzugssysteme und Kanalelemente optimierte Strömungsführung ermöglicht einen verlustfreien Übergang
Zum Verbinden von zwei Flachkanalrohrbögen. (Nicht geeignet zur Verbindung von Flachkanalrohren) Länge 90 mm 2 SF-Profildichtungen vormontiert
nähere Informationen siehe unter "Links"

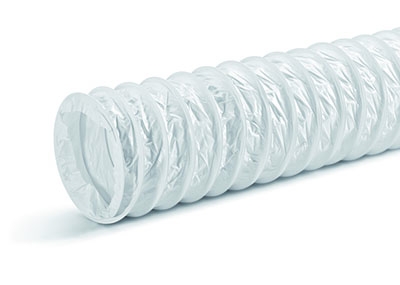

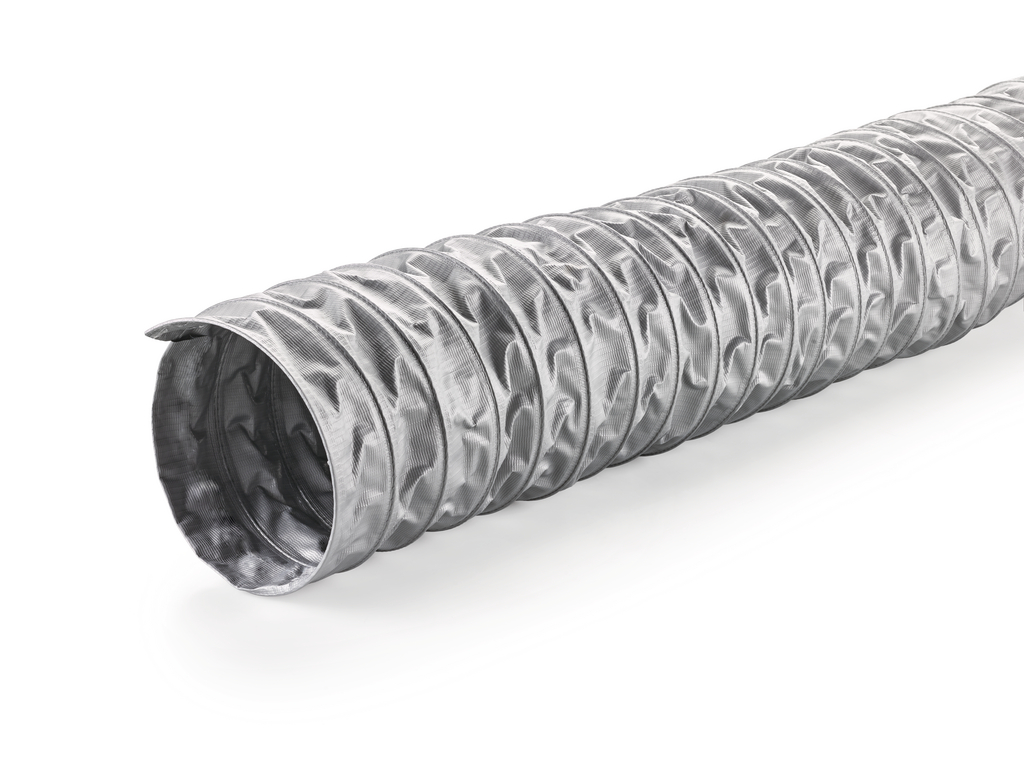

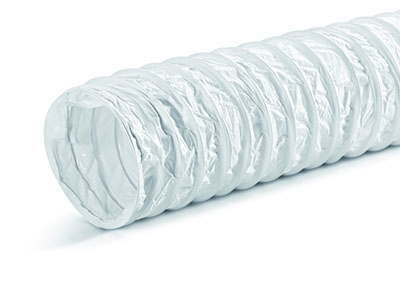

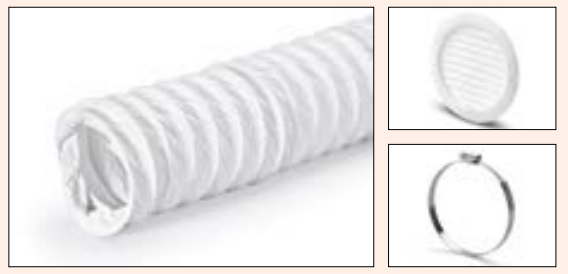

bestehend aus: weiß 1 x N-PXO Flexkanal, Ø 152 mm, L 1000 mm (4023009) 2 x Schlauchklemmen, Ø 152 mm, 140160 mm (4021133) 1 x T-ZULRG 150 Zuluft-Rundgitter (4041015)
Ohne Rückstauklappe für Anschluss an Rundrohr. Stutzentiefe 100 mm inkl. Schaumstoff- und Lippendichtung nur in Verwendung mit der THERMOBOX
COMPAIR PRIME flow® Luftkanäle und die Komponenten der Mauerkasten-Technologie sind exakt aufeinander abgestimmt, um Wärmeverluste zu vermeiden. Das Mauerkastensystem mit hochwertiger Edelstahl-Außenjalousie enthält das Wärmerückhaltesystem THERMOBOX, dessen U-Wert nur 2,2 W/(m²K) beträgt. Damit wird eine hoch effiziente Wärmeisolierung der Abluftöffnung in der Gebäudehülle erreicht. Das ShutterTec-Rückhaltesystem der THERMOBOX verhindert Strömungs- und Wärmeverluste, wenn die Dunstabzugshaube nicht in Betrieb ist. Im laufenden Betrieb des Dunstabzugs maximiert es die Luftfördermenge. Dank des innovativen Öffnungs- und Schließmechanismus öffnet sich der Durchlass bereits bei einem geringen Volumenstrom. Schwingungen und Klappergeräusche durch Windaufkommen werden aufgrund des definierten Öffnungsdrucks vermieden. Das Wärmerückhaltesystem THERMOBOX ist Blower-Door zertifiziert.
Umluftfiltersystem zur Filtration des Kochwrasen beim Einsatz einer Downdrafthaube/Muldenlüfter. hohe Flexibilität bei der Anordnung der Filterboxen passend für Sockelhöhen von 100150 mm (Gitter einkürzbar) Leitkörper sorgen für eine gleichmäßige Verteilung des Luftstroms passend zu fast allen gängigen Downdrafthauben/Muldenlüftern, mit oder ohne eigenen Aktivkohlefilter einfache Wartung/Zugang integrierter Sockelfuß (optional verwendbar, Traglast > 300 kg) aerodynamisch optimierte Lamellen des Lüftungsgitters (Aluminium eloxiert) minimieren den Druckverlust und sorgen für eine kaum wahrnehmbare Luftbewegung maximaler Auslassquerschnitt sorgt für kaum wahrnehmbare LuftbewegungSet bestehend aus: 1 x Filterbox (4043075) 1 x GREENflow Flexkanal, 1 m (4043093) 1 x GREENflow Kaltschrumpfband, 15 m (4043077)Hinweis:Der GREENflow OMEGA-Filter muss bei Bedarf separat bestellt werden.Für ein optimales Lüftungsergebnis lassen sich problemlos weitere Boxen hinzuplanen.

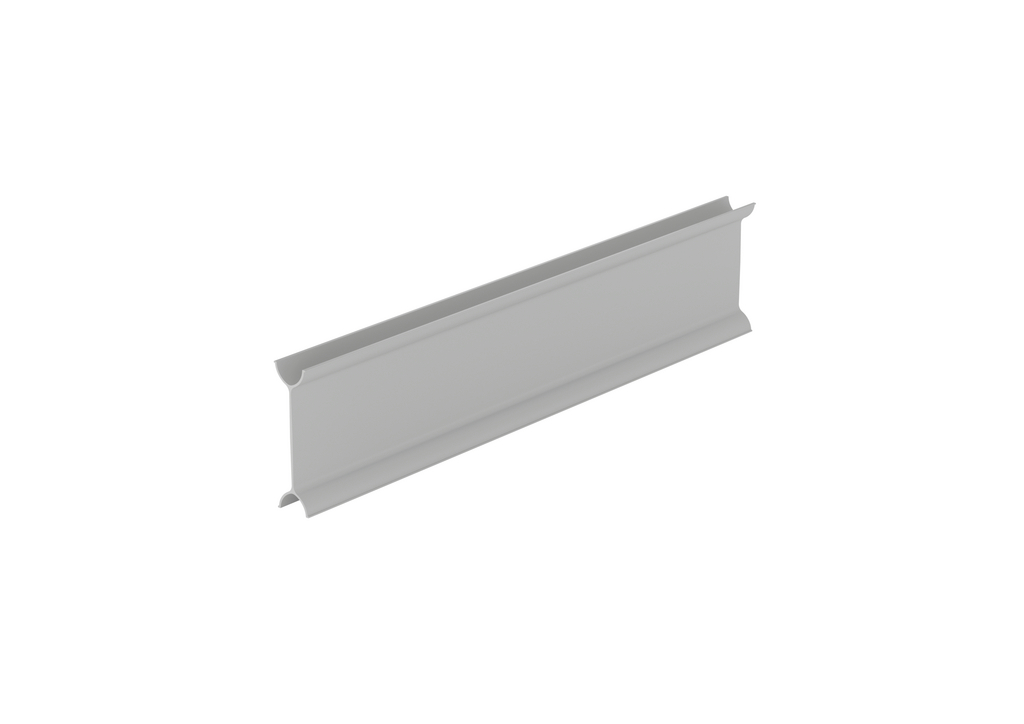

hellgrau Einschub in P-VRO 150 Flachkanalrohr zur Verlegung im Bodenaufbau zwei Stege pro Meter Trittbelastung 100 kg mit integrierter Kabelführung Länge 400 mm
hellgrau
N-Klick-System für eine sichere Verbindung mit dem Universalverbinder für Umlenkungen bis 90° deutlich verringerte Strömungswiderstände gegenüber flexiblen Schläuchen Um die optimale Strömungsleistung zu erhalten: Verwendung von Umlenkstücken mit Flexkanal nur in Ausnahmefällen, wenn technisch keine andere Möglichkeit besteht. Länge 250550 mm Glattwandige straffe Verlegung des Flexkanals beachten!
COMPAIR PRIME flow® 150Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
hellgrau
N-Klick-System für eine sichere Verbindung mit dem Universalverbinder mit optimierten Luftleitkörpern strömungstechnisch verbessert
COMPAIR PRIME flow® 150 Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
L 500 oder 1000 mm hellgrau
N-Klick-System für eine sichere Verbindung mit dem Universalverbinder inkl. zwei Schlauchklemmen deutlich verringerte Strömungswiderstände gegenüber flexiblen Schläuchen Um die optimale Strömungsleistung zu erhalten: Verwendung von Umlenkstücken mit Flexkanal nur in Ausnahmefällen, wenn technisch keine andere Möglichkeit besteht. Glattwandige straffe Verlegung des Flexkanals beachten!
COMPAIR PRIME flow® 150 Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
hellgrau
N-Klick-System für eine sichere Verbindung mit dem Universalverbinder mit optimierten Luftleitkörpern strömungstechnisch verbessertSet bestehend aus: 2 x P-VRO 150 Flachkanalrohr (4051001) 1 x P-UR 150 Umlenkstück 90° (4051011) 1 x P-RRO 150 Rundrohr, 1000 mm (4051023) 1 x P-EST 150 Endstück (4051018) 1 x P-UVR 150 Universalverbinder rund (4051024) 3 x P-UVB 150 Universalverbinder flach (4051004)
COMPAIR PRIME flow® 150Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
hellgrau
N-Klick-System für eine sichere Verbindung mit dem Universalverbinder mit optimierten Luftleitkörpern strömungstechnisch verbessertSet bestehend aus: 3 x P-VRO 150 Flachkanalrohr (4051001) 1 x P-UR 150 Umlenkstück 90° (4051011) 1 x P-RRO 150 Rundrohr, 1000 mm (4051023) 1 x P-EST 150 Endstück (4051018) 1 x P-RBH 150 Rohrbogen horizontal 90° (4051006) 1 x P-UVR 150 Universalverbinder rund (4051024) 5 x P-UVB 150 Universalverbinder flach (4051004)
COMPAIR PRIME flow® 150Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
hellgrau
N-Klick-System für eine sichere Verbindung mit dem Universalverbinder Adapter zur Verbindung von Flachkanalrohr und Flachkanalrohrbögen an P-MRBS 150 Mauerkastenrohre-Set
COMPAIR PRIME flow® E-Jal Col® 150 COMPAIR PRIME flow® Luftkanäle und die Komponenten der Mauerkasten-Technologie sind exakt aufeinander abgestimmt, um Wärmeverluste zu vermeiden. Das Mauerkastensystem mit hochwertiger Edelstahl-Außenjalousie enthält das Wärmerückhaltesystem THERMOBOX, dessen U-Wert nur 2,2 W/(m²K) beträgt. Damit wird eine hoch effiziente Wärmeisolierung der Abluftöffnung in der Gebäudehülle erreicht. Das ShutterTec-Rückhaltesystem der THERMOBOX verhindert Strömungs- und Wärmeverluste, wenn die Dunstabzugshaube nicht in Betrieb ist. Im laufenden Betrieb des Dunstabzugs maximiert es die Luftfördermenge. Dank des innovativen Öffnungs- und Schließmechanismus öffnet sich der Durchlass bereits bei einem geringen Volumenstrom. Schwingungen und Klappergeräusche durch Windaufkommen werden aufgrund des definierten Öffnungsdrucks vermieden. Das Wärmerückhaltesystem THERMOBOX ist Blower-Door zertifiziert.
Länge 500 oder 1000 mm hellgrau N-Klick-System für eine sichere Verbindung mit dem Universalverbinder inkl. zwei Schlauchklemmen deutlich verringerte Strömungswiderstände gegenüber flexiblen Schläuchen Um die optimale Strömungsleistung zu erhalten: Verwendung von Rohrbögen mit Flexkanal nur in Ausnahmefällen, wenn technisch keine andere Möglichkeit besteht. Glattwandige straffe Verlegung des Flexkanals beachten!
COMPAIR PRIME flow® 150Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.

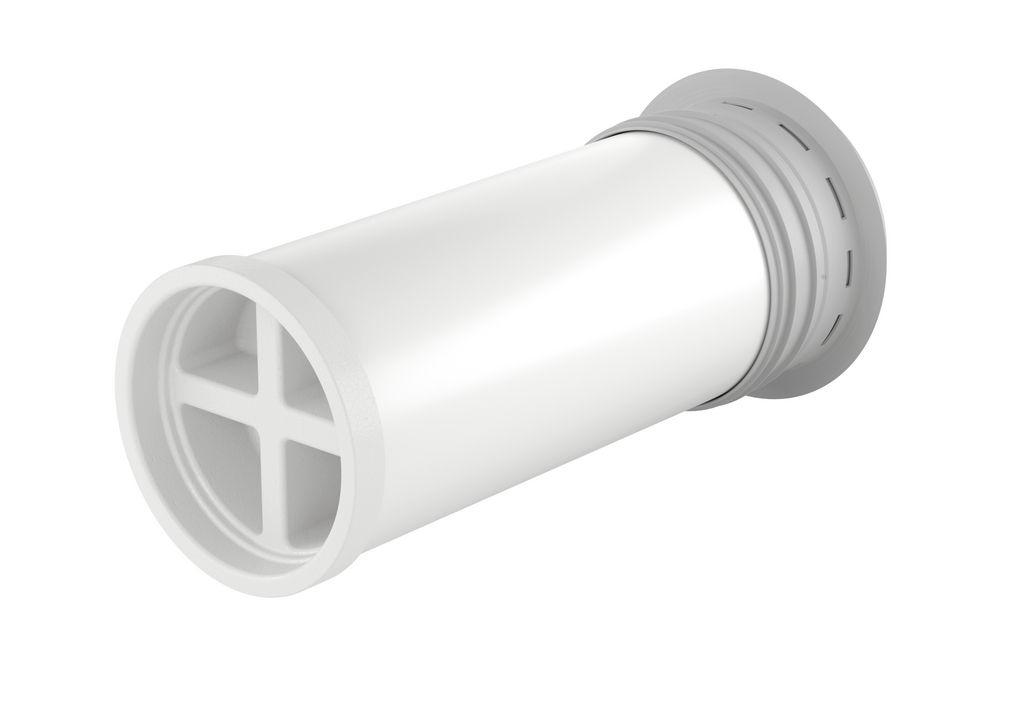

weiß/hellgrau zur bauseitigen Montage und in Vorbereitung der Mauerkasteninstallation Anschluss von Rundrohr- und RundrohrbögenSet bestehend aus: 1 x P-RRO 150 Rundrohr, 500 mm 1 x Wandanschlusshülse 2 x Hartschaumstopfen
COMPAIR PRIME flow® 150Maximal innovativ, effizient und luftdicht, leistungsstark und montagefreundlich: Es gibt genügend gute Gründe, um COMPAIR PRIME flow® als "Quantensprung der Lüftungstechnik" zu bezeichnen! Schon der neuartige Mauerkasten aus innovativem Rohbau-Montage-Set, integrierter THERMOBOX und preisgekrönten Edelstahl-Jalousien zeigt, dass die COMPAIR® Lüftungstechnik in jeder Kategorie noch einmal perfektioniert worden ist.
Die Montagevorteile von COMPAIR PRIME flow® treten besonders in schwierigen Verlegesituationen in den Vordergrund. Durch den neuen Universalverbinder mit integrierter 2-Lippendichtung, eingebautem flexiblem Kompensator und N-Klick-System mit Rastelementen kann bei der Installation auf Werkzeug, Silikon oder Klebeband verzichtet werden. Das aerodynamisch optimierte, hochgradig wirksame Luftkanal-System ermöglicht einen flüsterleisen Betrieb des Dunstabzugs. Optionale Stützstege für die Flachkanäle erlauben auch die Verlegung im Bodenaufbau. Die integrierte Kabelführung erleichtert die sichere und reversible Verlegung von Strom- und Datenkabeln.
Naber definiert damit den Maßstab bei Lüftungssystemen für Dunstabzüge neu gleich, ob diese mit Abluft, Umluft oder Muldenlüftung arbeiten. Und: Durch das ökologische Produktdesign von COMPAIR PRIME flow® wird die Nachhaltigkeit deutlich gesteigert und hilft, Energie zu sparen.
hellgrau
Verhindert das Zurücklaufen von Kondenswasser in die Dunstabzugshaube bei vertikaler Abluftführung. Strömungsoptimierte Ausführung durch Vermeidung von scharfkantigen Strömungsabrisskanten. Beidseitiger Anschluss von Schläuchen und Rohren auf Ø 125 mm und Ø 150 mm möglich. Bei Anschluss auf Ø 150 mm muss Ø-125-Teilstück an vorgesehener Schneidelinie abgetrennt werden.
Ø 150 mm, Edelstahl ohne Rückstauklappe für Anschluss an Rundrohr. Stutzentiefe 100 mm inkl. Schaumstoff- und Lippendichtung nur in Verwendung mit der THERMOBOX
weiß, Edelstahl

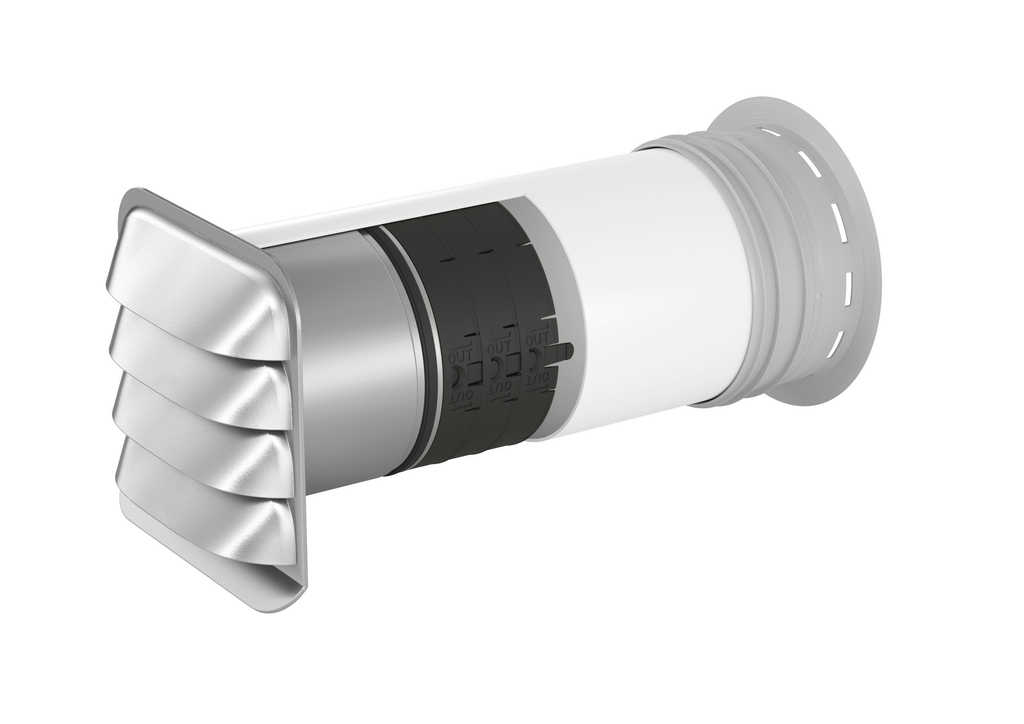

Mauerkasten, inkl. Wärmerückhaltesystem THERMOBOX und Edelstahl-Außenjalousie Turbo für den bodennahen und für den konventionellen Einbau in Deckenhöhe.Zweistufiger Verbau:1. Montage des separat verpackten Rohbausets2. Werkzeugloser Einschub des Wärmerückhaltesystems und der Jalousie N-Klick-System für eine sichere Verbindung mit dem Universalverbinder Direktanschluss von Flachadapter, Rundrohr oder Rundrohbögen Blower-Door zertifiziert (notwendiger Öffnungsdruck >65 Pa)Rohbauset: Rohbauset zur zeitlich unabhängigen Montage in die Wand max. Wanddicke 550 mm, kürzbar bis auf 220 mm Kernlochbohrung im Nenn-Ø 162 oder 164 mm Hartschaumstopfen zum Schutz vor Verschmutzung während der Bauphase Wandhülse zur werkzeuglosen Montage und Abdichtung gegenüber Leckagen
weiß, EdelstahlMauerkasten, inkl. Wärmerückhaltesystem THERMOBOX und Edelstahl-Außenjalousie P-E-Jal Col für den bodennahen und für den konventionellen Einbau in Deckenhöhe.Zweistufiger Verbau:1. Montage des separat verpackten Rohbausets2. Werkzeugloser Einschub des Wärmerückhaltesystems und der Jalousie N-Klick-System für eine sichere Verbindung mit dem Universalverbinder Direktanschluss von Flachadapter, Rundrohr oder Rundrohbögen Blower-Door zertifiziert (notwendiger Öffnungsdruck >65 Pa)Rohbauset: Rohbauset zur zeitlich unabhängigen Montage in die Wand max. Wanddicke 550 mm, kürzbar bis auf 220 mm Kernlochbohrung im Nenn-Ø 162 mm Styroporstopfen zum Schutz vor Verschmutzung während der Bauphase Wandhülse zur werkzeuglosen Montage und Abdichtung gegenüber Leckagen
COMPAIR PRIME flow® E-Jal Col® 150 COMPAIR PRIME flow® Luftkanäle und die Komponenten der Mauerkasten-Technologie sind exakt aufeinander abgestimmt, um Wärmeverluste zu vermeiden. Das Mauerkastensystem mit hochwertiger Edelstahl-Außenjalousie enthält das Wärmerückhaltesystem THERMOBOX, dessen U-Wert nur 2,2 W/(m²K) beträgt. Damit wird eine hoch effiziente Wärmeisolierung der Abluftöffnung in der Gebäudehülle erreicht. Das ShutterTec-Rückhaltesystem der THERMOBOX verhindert Strömungs- und Wärmeverluste, wenn die Dunstabzugshaube nicht in Betrieb ist. Im laufenden Betrieb des Dunstabzugs maximiert es die Luftfördermenge. Dank des innovativen Öffnungs- und Schließmechanismus öffnet sich der Durchlass bereits bei einem geringen Volumenstrom. Schwingungen und Klappergeräusche durch Windaufkommen werden aufgrund des definierten Öffnungsdrucks vermieden. Das Wärmerückhaltesystem THERMOBOX ist Blower-Door zertifiziert.
weiß, EdelstahlMauerkasten, inkl. Wärmerückhaltesystem THERMOBOX und Edelstahl-Außenjalousie P-E-Jal Col für den bodennahen und für den konventionellen Einbau in Deckenhöhe.Zweistufiger Verbau:1. Montage des separat verpackten Rohbausets2. Werkzeugloser Einschub des Wärmerückhaltesystems und der Jalousie N-Klick-System für eine sichere Verbindung mit dem Universalverbinder Direktanschluss von Flachadapter, Rundrohr oder Rundrohbögen Blower-Door zertifiziert (notwendiger Öffnungsdruck > 65 Pa)Rohbauset: Rohbauset zur zeitlich unabhängigen Montage in die Wand max. Wanddicke 550 mm, kürzbar bis auf 220 mm Kernlochbohrung im Nenn-Ø 162 mm Styroporstopfen zum Schutz vor Verschmutzung während der Bauphase Wandhülse zur werkzeuglosen Montage und Abdichtung gegenüber Leckagen
COMPAIR PRIME flow® E-Jal Col® 150 COMPAIR PRIME flow® Luftkanäle und die Komponenten der Mauerkasten-Technologie sind exakt aufeinander abgestimmt, um Wärmeverluste zu vermeiden. Das Mauerkastensystem mit hochwertiger Edelstahl-Außenjalousie enthält das Wärmerückhaltesystem THERMOBOX, dessen U-Wert nur 2,2 W/(m²K) beträgt. Damit wird eine hoch effiziente Wärmeisolierung der Abluftöffnung in der Gebäudehülle erreicht. Das ShutterTec-Rückhaltesystem der THERMOBOX verhindert Strömungs- und Wärmeverluste, wenn die Dunstabzugshaube nicht in Betrieb ist. Im laufenden Betrieb des Dunstabzugs maximiert es die Luftfördermenge. Dank des innovativen Öffnungs- und Schließmechanismus öffnet sich der Durchlass bereits bei einem geringen Volumenstrom. Schwingungen und Klappergeräusche durch Windaufkommen werden aufgrund des definierten Öffnungsdrucks vermieden. Das Wärmerückhaltesystem THERMOBOX ist Blower-Door zertifiziert.
edelstahlfarbig oder schwarz matt B 150 mm, L 297 mm
Lamellenlüftungsgitter aus eloxierten Aluminiumprofilen. Für kanalgeführte Downdraft- oder Muldenlüftungssysteme mit integrierten Aktivkohlefiltern im Umluftbetrieb.Geeignet für Sockelhöhe von 100150 mm (kürzbar).Zum Anschluss an COMPAIR® flow Flachkanalrohr oder GREENflow Flexkanal. Blendenmaß 150 x 297 mm Lüftungsquerschnitt 210 cm² Ausschnittmaß 150 x 282 mm Stutzenanschlussmaß 89 x 222 mm Stutzentiefe 45 mm
PRIME flow Prime 150 Sockel-Lüftungsgitter Set flow rund
Das COMPAIR Prime 150 flow® Sockel-Lüftungsgitter Set mit Rundanschluss für Siemens-Hauben ist ein System zur Ableitung von Kochwrasen bei Kochinseln. Geeignet ist es insbesondere für Muldenlüftungs- oder Downdraft-Systeme im Umluftbetrieb. Das Set ist Teil des fortschrittlichen COMPAIR Prime flow®-Konzepts, das über strömungsoptimierte Luftleitkörper verfügt. Dadurch wird der Kochdunst sicher aus dem Schrankkorpus abgeleitet, bei gleichzeitig geringer Geräuschentwicklung. Das Umluftset besteht aus einem Flachkanalrohr-System der Stärke 150 mm. Weiterhin ist es mit 90°-geführten Rohrbögen und Umlenkstücken ausgestattet. Universalverbinder mit beweglichen Kompensatoren ermöglichen eine flexible Führung des Kanals. Sie lassen sich dank des N-Klick-Systems mit Rasterelementen mühelos und werkzeugfrei zusammenstecken. Den Abschluss bildet das Sockel-Lüftungsgitter flow in eleganter Optik.
Für Downdraft- oder Muldenlüftungssysteme.— N-Klick-System für eine sichere Verbindung mit dem Universalverbinder— mit optimierten Luftleitkörpern— strömungstechnisch verbessert— mit Rundanschluss für Siemens HaubenSet bestehend aus:— 2 x P-VRO 150 Flachkanalrohr (4051001)— 1 x P-RBV 150 Rohrbogen vertikal 90° (4051008)— 1 x P-UR 150 Umlenkstück 90° (4051011)— 4 x P-UVB 150 Universalverbinder flach (4051004)— 1 x UVR Universalverbinder rund (4051024)— 1 x Sockel-Lüftungsgitter flow (8033014/8033015)
